인간공학기사 실기 필답형 계산형 요약정리 해설 페이지
1번
작업주기/이론기계수/시간당 생산량 계산
1) 작업주기시간 = a+t
2) 이론적 기계대수 = (a+t)/(a+b)
(1) a = 작업자+기계 동시 시간
(2) b = 작업자만의 시간
(3) t = 기계만의 시간
3) 시간당 생산량 = (60/주기시간)*기계대수
2번
시거리가 71cm일 때 단위눈금 1.3cm라면 시거리가 100cm가 되면 단위눈금은 얼마인가?
- 71 : 1.3 = 100 : x
- 1.3 * 100 = 71 * x
- x = (1.3 * 100) / 71
- x = 1.83cm
3번
C/R비 계산 및 판정 관련
1) C/R비 : (2π,L * θ /360)/표시장치 이동거리
L=조종장치의 길이, θ=움직인 거리
2) 판정 : C/R는 2.5~4가 적당하다.
3) 낮을수록 민감하고, 높을수록 둔감하다(더 정확)
4번
민감도를 높이기 위한 방안 2가지 (C/R비 낮게)
1) 표시장치의 이동거리를 크게하거나 (분모크게)
2) 조종장치의 길이 및 움직인 거리를 작게한다.(분자를 작게)

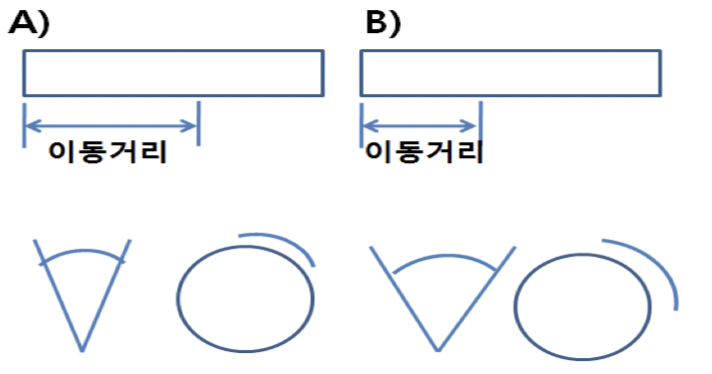

5번
1) A와 B중 C/R비는 어느 것이 더 작은가?
2) A와 B중 민감도는 어느 것이 더 큰가?
3) A와 B중 조종시간은 어느 것이 더오래 걸리나?
1) A는 조금만 조종해도 이동거리가 많으므로 C/R비가 B보다 더 작다
2) C/R비가 A가 B보다 더 작으므로 A가 민감도가 더 민감도가 크다
3) A는 민감도가 높아 조금만 움직여도 이동거리가 크므로 조종시간이 더 길다.
6번
길이 10cm의 회전운동을 하는 레버형 조종장치를 30도 움직였을 때, 표지상치는 1cm가 이동하였다. C/R를 구하시오
- C/R비 : (2π,L * θ /360)/표시장치 움직인 거리
L=조종장치의 길이, θ=움직인 거리
- 공식 대입 = (2π,10 * 30 /360) / 1
7번
A와 B의 고장률이 다음과 같을 때 T의 신뢰도
1) P(A) = 1-(1-0.1)(1-0.15) = 0.235
2) P(B) = 0.15*0.2 = 0.03
3) P(T) = 1-(0.235*0.03) = 0.99295
* 참고사항 : A는 OR, B는 And, T는 And
8번
휴게 시간 계산
휴식시간R= [(E-S)/(E-1.5)]*8hr*60min
9번
반사경 없이 모든 방향으로 빛을 발하는 점광원에서 3m 떨어진 곳의 조도가 50lux라면 6m 떨어진 곳의 조도는 얼마인가?
*공식 : 조도 = 광속(lm)/거리^2
1) 50 = X / 32 이므로 광속 X = 450
-. 광속을 구하였으므로 6m 떨어진 곳의 조도는
2) Y = 450 / 62 이므로 Y = 12.5lux
10번
5개공정에서 주기시간 및 평균효율(균형효율) 구하는 문제
[1공정:5분 / 2공정:4분 / 3공정:3분 / 4공정:4분 / 5공정: 7분]
1) 주기시간 = 7분
2) 공정효율 = 총작업시간/(주기시간*작업수)
-.23분/(7분 * 5개) = 65.71%
3) 시간당 생산량 = 60분/7분 = 8.57개
11번

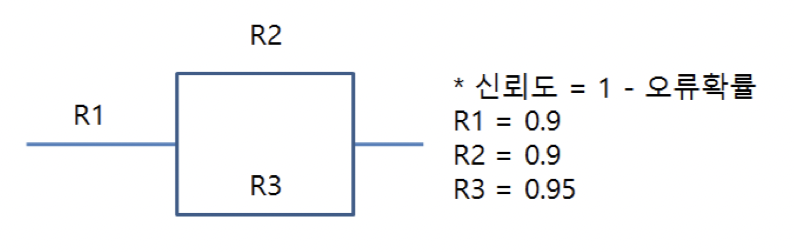

전력공급 차단을 대비하기 위해 백업시스템이 존재한다. 작업자오류 발생확률 10%, 비상장치의 오동작 확률 10%, 기계장치 자체의 오동작 확률 5%일 때 시스템 전체의 신뢰도를 구하시오.
신뢰도 R = 0.9 [1-(1-0.9)(1-0.95)] = 0.8955
12번
어떤작업의 정미시간은 0.9분이고, 1일 8시간 근무시간의 10%를 근무여유율로 할 때, 1일 표준 생산량(개)를 구하는 문제
- 표준시간 : 정미시간 * ( 1 + 여유율) = 1분
- 1일 표준생산량 : 480분/1분 = 480개
13번
평균시간 2.2분, 표준편차 0.35분일 때,
(1) 레이팅계수 110%, 정미시간에 대한 PDF여유율은 20%일 때 표준시간과 8시간 근무중 PDF 여유시간을 구하여라.
(2) 여유율 20%을 근무시간에 대한 비율로 잘못 인식하여 표준시간을 계산할 경우 기업과 근로자 중 어느쪽에 불리한지 표준시간을 구하여 판단하여라.
1-1)정미시간 = 2.2분 * 110% = 2.42분
1-2)표준시간 = 2.42분 (1 + 0.2) = 2.9분
1-3)8시간근무중 PDF여유시간 = 2.9 - 2.42 = 0.48분
1-4)여유율 = 0.48/2.9 = 0.17
1-5)8시간근무중 여유시간 = 480분 * 0.17 = 81.6분
2-1)정미시간 = 2.2분 * 110% = 2.42분
2-2)표준시간 = 2.42분 / (1 - 0.2) = 3.03분
2-3)8시간근무중PDF여유시간 = 3.03 - 2.42 = 0.61분
2-4)여유율 = 0.61/3.03 = 0.20
2-5)8시간근무중 여유시간 = 480분 * 0.20 = 96분
14번
권장무게한계(RWL)가 7.7kg, 포장박스 무게가 10.1kg일 때 LI지수를 구하고 작업조건 평가하시오
- LI = 10.1 / 7.7 = 1.31
- LI가 1보다 크므로 이 작업은 요통 발생위험이 높다. 그러므로, LI가 1 이하가 되도록 작업을 재설계해야 한다.
15번

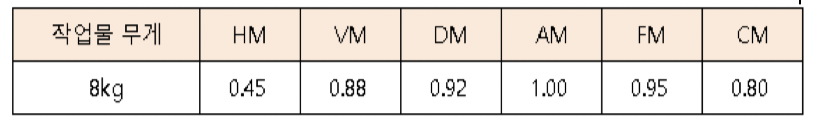

다음 조건에서 들기작업을 할 때 RWL과 LI를 구하고 조치수준을 설명하여라.
1) RWL = 23 * HM * VM * DM * AM * FM * CM = 6.37kg
2) LI = 8kg / 6.37kg = 1.26
3) LI가 1보다 크므로 이 작업은 요통 발생위험이 높다. 그러므로, LI가 1 이하가 되도록 작업을 재설계해야 한다.
16번

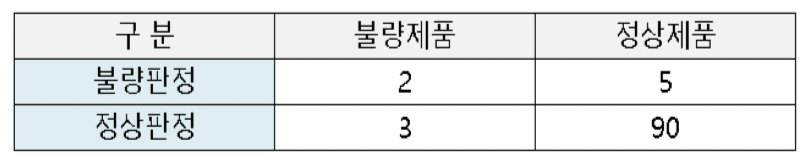

100개의 제품을 검사하는 과정에서 불량제품을 판정 내리는 것을 Hit라고 할 때, 각각의 확률을 구하시오.
(1) P(S/S) = 2/5 = 0.4 (Hit, 불량을 불량으로 판정)
(2) P(N/S) = 3/5 = 0.6 (Miss, 불량을 정상으로 판정)
(3) P(S/N) = 5/95 = 0.053 (False alam, 정상을 불량으로 판정)
(4) P(N/N) = 90/95 = 0.947 (Correct rejection 정상을 정산으로 판정)
17번
1000개의 제품중 10개의 불량이 발견되었다. 실제로 100개의 불량품이 있었다면 인간의 신뢰도는?
1) 휴먼에러확률 : 오류수/전체수 = 100-10 / 1000 = 0.09
2) 인간신뢰도 R : 1 - 휴먼에러확률 = 1 - 0.09 = 0.91
18번

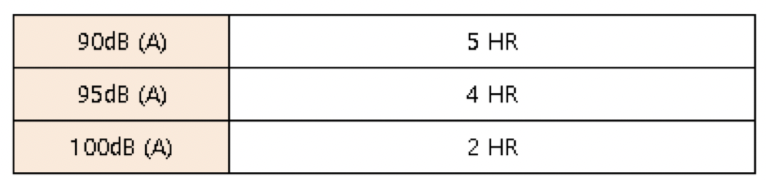

어느 작업장에서 8시간의 작업동안 발생한 소음수준과 발생시간은 다음과 같을 경우 소음노출지수와 TWA를 구하시오.
1) 소음노출지수 = 5/8 + 4/4 + 2/2 = 262.5%
2) TWA = 16.61 log (262.5/100) + 90 = 96.96dB
19번
50m 떨어진 거리에서 소음이 120dB이었다면, 1000m 떨어진 거리에서 소음 수준은?
SPL2 = SPL1 - 20 log (d2/d1) = 120 - 20 log (1000/50) = 93.98dB
20번
평균 눈높이가 160cm이고, 표준편차가 5일 때, 눈높이 5%tile을 구하시오(단 정규분포를 따르며 Z0.90=1.28, Z0.95=1.65, Z0.99=2.32)
- 5%tile = 평균 - (표준편차*1.65) = 160 - (5 * 1.65) = 151.75cm
21번
웨버(weber)비가 1/60이면, 총 길이가 30m인 경우, 직성상에 어느 정도의 길이에서 감지할 수 있는가
- weber비 = 1/60 = x/30 = x = 0.5cm
22번
시력이 0.5일 때 링스톤 1.5mm를 식별할 수 있는 거리(m)를 구하시오.
*공식 : 시각 = 1/시력 = 180/π * 60 * (D/L)
(D=물체의 크기, L=거리)
*시각 = 1/0.5 = 2,
2 = 3438 (1.5/L),
L = 3438 * 1.5 / 2 = 2.579mm
23번
비행기 왼쪽 엔진의 신뢰도는 0.7이고 오른쪽 엔진의 신뢰도는 0.8일 때 이 비행기의 신뢰도를 구하시오
1-(1-0.7)*(1-0.8) = 0.94
24번
단순반응시간 0.2초, 1bit 증가당 0.5초의 기울기, 자극수가 8개일 때 반응시간을 구하시오 .
- 반응시간 = a +b log₂N = 0.2 + 0.5 log₂8
