1. 연속공정

2. 부품 대량 생산

3. 일광생산

4. 특수제품 생산

효과적, 효율적인 생산체계 구축

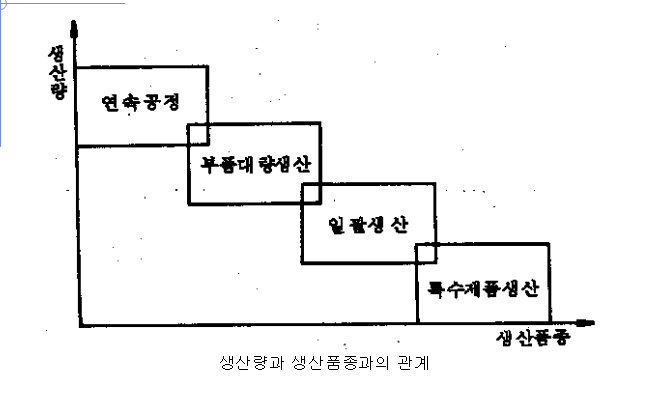

※ 자동화 할 수 있는 생산형태

① 연속공정 (continuous - flow process)

- 한정된 몇 종류만 대량 생산 , ex)화학plant, 정유공장 등

② 부품 대량 생산 (mass production of discrete products)

- 한정된 부품만 대량 생산 ,ex)자동차, 엔진블록, 기계설비 등

③ 일괄생산 (Batch production)

- 한정된 부품을 정해진 생산수량단위 (Lot 생산체계)를 한번 이상 되풀이

하여 생산하는 형태

ex)책, 못, 산업용기계, 전자제품 등

④ 특수제품 생산 (Jod shop production)

- 주문에 의한 소량생산형태나 고도의 기술을 요하는 제품생산

ex)항공기, 공작기계 등

입력장치

(1) Selector : 스크린상의 물체 지시 (light pen)

(2) Locator : 좌표를 지정

Digitizer, Joy stick, Track ball, Stylus pen, Mouse 등

(3) Valuator : 스크린상의 물체 이동, 회전, 양의 조정, Parameter 변화

Potention meter

(4) Button : 키보드와 조합된 형태로 버튼마다의 기능

Programed Function Keyboard

Mouse

Scanner

Track ball

Touch Screen

Touch Pad

Light Pen

Tablet & Digitizer

Stylus pen and Puck

Digitizer

Digital Camera

Joy Stick

음성입력장치

KEYBOARD

MICR : 자기잉크 문자판독기

OMR : 광학 마크 판독기

OCR : 광학 문자 판독

OS(Operating System)

컴퓨터를 활용하게 해주는 시스템이라 할 수 있는 데이터와 프로그램들로 이루어진

소프트웨어

- OS가 컴퓨터에서 일반적으로 하는 내용

① 자동적인 작업관리 : 작업공정관리

② I/O관리 : I/O Device의 원활한 사용

③ I/O의 off-line으로 운용

④ Buffer에 의한 I/O관리 : CPU의 효율성

⑤ library 기능제공 : 다른 user의 프로그램 사용 가능

⑥ user용 데이터, 프로그램, 파일관리 : magnetic disk에 보관

⑦ system logging : 각기의 작업시간 등의 기록

⑧ 명령어 혹은 작업제어 언어제공 : user의 자료를 컴퓨터가 해석하여 일처리를 할 수

있도록

⑨ multi programming : user의 수를 늘릴 수 있게

⑩ memory protection과 prog. relocation

⑪ CPU사용 계획 조정(CPU Dispatch)

⑫ memory를 분할 사용(Sharing of memory)

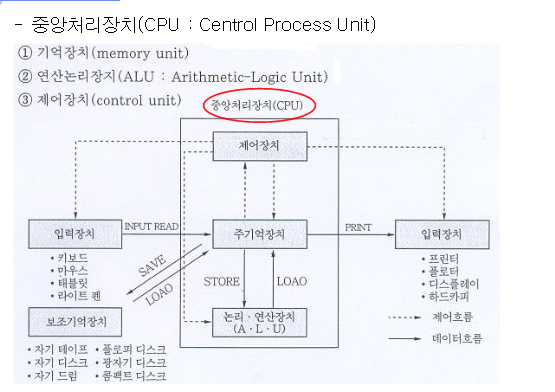

 - 중앙처리장치(CPU : Centrol Process Unit)

(1) 제어장치 (control unit)

* 모든 장치의 동작을 제어

➀컴퓨터와 외부의 정보교환

➁컴퓨터 내부의 신호제어 및 명령어 등을 제어

➂기억장치 내부의 명령문 판독 및 수행토록 제어

(2) 논리연산장치(ALU : Arithmetic -Logic Unit)

-제어장치에 의해 읽혀진 명령에 따라 연산을 수행하고 그 결과에 따라 필요한

데이터를 구하고 처리방법에 따라 기능 수행

-연산 (Arithmetic Unit) : 사칙연산

-논리 (Logic Unit) : 양, 음을 구분하고 program 실행 결과에 따라 경로 선택

※ Register(작은 기억 소자)

데이터의 일시적 보관장소이고, 주요기능은 받고, 저장, 전송 하는 것을 2진법 체계로 시행되며 크기는 4~64bit 되어 있다.

※ Register(작은 기억 소자)

데이터의 일시적 보관장소이고, 주요기능은 받고, 저장, 전송 하는 것을 2진법 체계로 시행되며 크기는 4~64bit 되어 있다.

➀ program counter register

-다음에 실행할 명령(Instruction)의 Address를 갖고 있다.

➁ Memory address register

program counter에 있는 Address에 의해서 다음에 실행할 명령을 찾아내는 기능

➂ Instruction register

- 찾아낸 명령을 Decode 시키기 위해 명령어를 임시로 보관.

Decode : system에서 사용되는 모든 장비나 ALU기능이 수행 될 수 있도록 제어 신호를 바꾸어 주는 일

➃ accumulator

- ALU에 의해서 얻어진 결과를 임시로 보관하는 곳

➄ 상태 register : 1bit register

- CPU 내부 상태에 대한 정보를 갖는데 사용하는 register

- 색상 선정 레지스터

RGB 모니터를 통해 만들어지는 색상 제어 장치

- 각 색상별로 1개씩 비트 할당

- INTENSITY를 위해 추가로 1개의 비트가 더 할당됨

- 3개의 비트 서로 혼합 > IRGB 색상혼합표를 만든다

(생상혼합표 55P 참고)

CAD의 효과

1 설계의 생산성 향상

2 설계 시간 단축

3 설계 해석의 용이

4 설계 작업의 정확성

5 설계 작업의 표준화

6 설계 작업의 변경 용이

*참고 - 기존의 설계 방식에 비해 CAD를 이용하는 것이 효과가 큰 경우

1 기존 도면의 수정

2 반복되는 부품의 설계

3 복잡한 도면의 작성

4 대칭 도면의 작성 등
