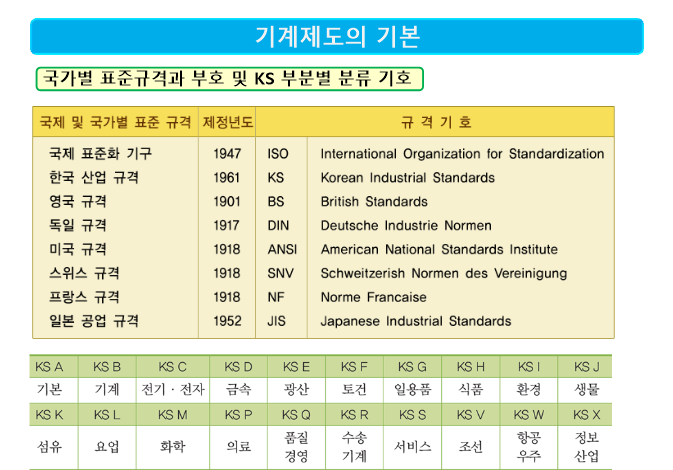

표준화의 적

① 제품 및 행위의 단순화와 호환성 향상

② 관계자들 간의 의사소통의 원활(상호이해)

③ 전체적인 경제성 추구

④ 안전, 건강, 환경 및 생명보호

⑤ 소비자 및 작업자의 이익 보호

⑥ 현장 및 사무실 자동화에 기여

- 용도 분류

계획도 제작도 주문도 견적도 승인도 설명도

- 내용 분류

부품도 조립도 기초도 배치도 배근도 장치도

- 표현 형식에 따른 분류

 외관도 전개도 곡면선도 선도 입체

1. 용도에 따른 분류

- 계획도, 제작도, 주문도, 견적도, 승인도, 설명도

1) 계획도 : 설계자의 설계 의도와 계획을 나타내는 도면

2) 제작도 : 제작에 필요한 모든 정보를 전달하기 위한 도면

3) 주문도 : 주문하는 사람의 주문 내용을 나타낸 도면(크기,형태,정밀도,정보 등)

2. 내용에 따른 분류

- 부품도, 조립도, 기초도, 배치도, 배근도, 장치도, 스케치도

1) 부품도 : 부품에 대한 필요한 모든 정보를 나타낸 도면

2) 조립도 : 2개 이상의 부품을 조립한 상태에서 그 상호 관계와 조립에 필요한 치수 등을 나타낸 도면 (총 조립도,부분조립도)

3) 기초도 : 기계나 구조물을 설치하기 위한 기초를 나타낸 도면

4) 배치도 : 건물 위치나 공장 내부에 기계 등의 설치 위치의 상세한 정보를 나타낸 도면

5) 배근도 : 철근의 치수와 배치를 나타낸 도면 (건축,토목 등)

6) 장치도 : 각 장치의 배치, 제조 공정의 관계 등을 나타낸 도면

7) 스케치도 : 기계나 장치 등을 보고 freehand로 그린 도

3. 표현 형식에 따른 분류

- 외관도,전개도,곡면선도,선도,입체

1) 외관도 : 대상물의 외형 및 최소한의 필요한 치수를 나타낸 도면

2) 전개도 : 대상물을 구성하는 면을 평면으로 전개한 그림

3) 곡면선도 : 선체,자동차 차체 등의 복잡한 곡면을 선군으로 나타낸 도면

4) 선도 : 기호와 선을 사용하여 장치, 플랜트의 기능 , 그 구성 부분 사이의 상호 관계, 물건 , 에너지 , 정보의 계통 등을 나타낸 도면

① 계통도 : 급수 • 배수 • 전력 등의 계통을 나타낸 선도

(전기 접속도, 배선도, 배관도)

② 구조선도 : 기계 • 교량 등의 골조를 나타내고, 구조 계산에 사용하는 선도

5) 입체도 : 축측 투상법, 사 투상법에 의해서 입체적으로 표현한 그림의 총

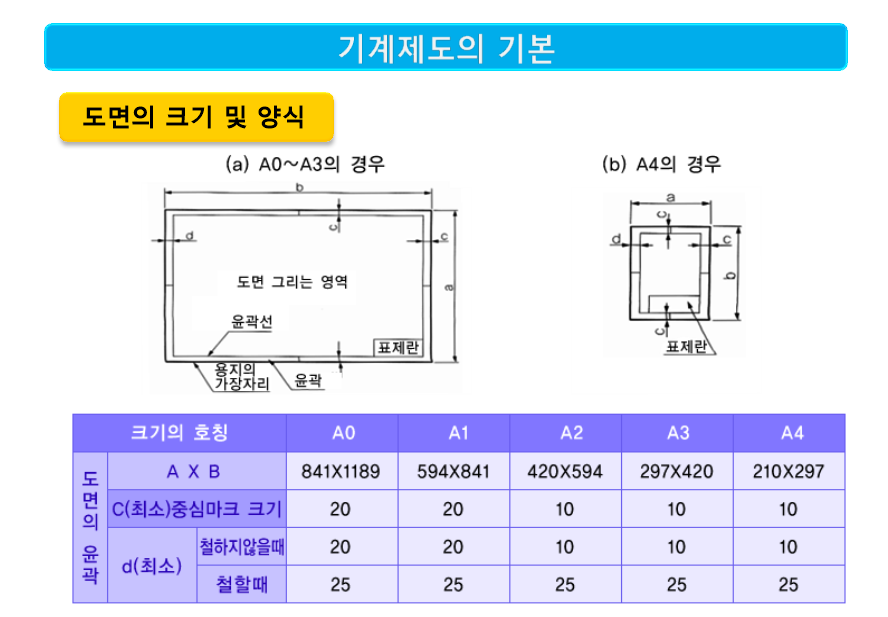

A0 841X1189

A1 594X841

A2 420X594

A3 297X420

A4 210X297

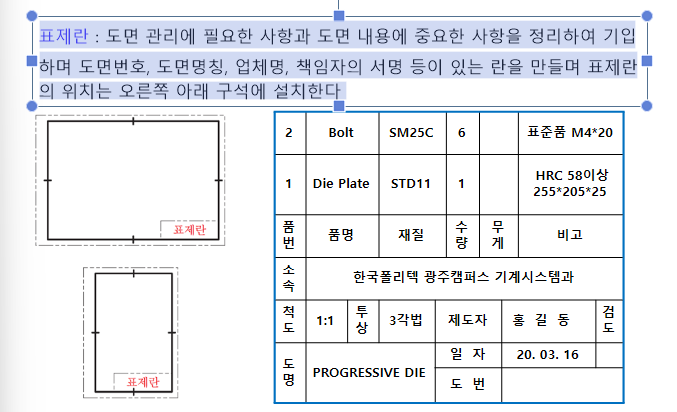

표제란 : 도면 관리에 필요한 사항과 도면 내용에 중요한 사항을 정리하여 기입하며

도면번호, 도면명칭, 업체명, 책임자의 서명 등이 있는 란을 만들며 표제란의 위치는 오른쪽 아래 구석에 설치한다

- 도면 번호

- 도면 명칭

- 업체명

- 책임자의 서명

- 도면작성 연월일

- 척도

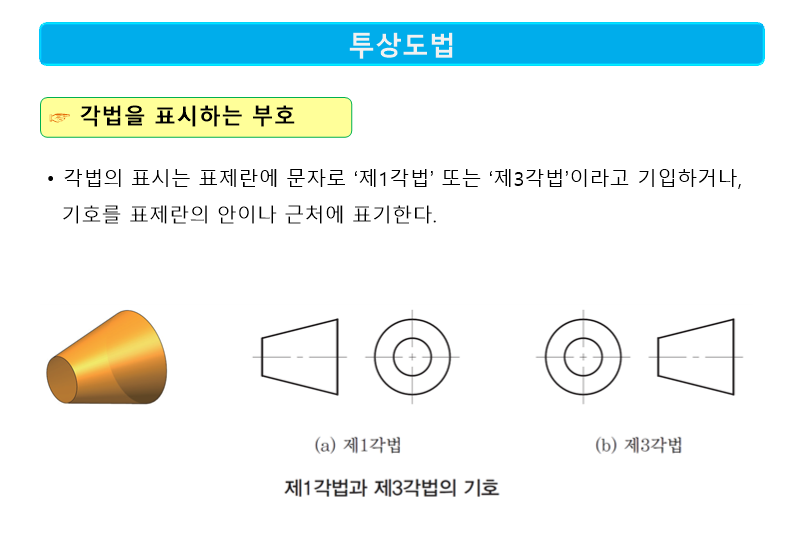

- 투상법

가는 선 : 굵은 선 : 아주 굵은 선

1 : 2 : 4

선 굵기 기준

0.18 , 0.25 , 0.35 , 0.5 (제도 샤프) , 0.7 , 1mm

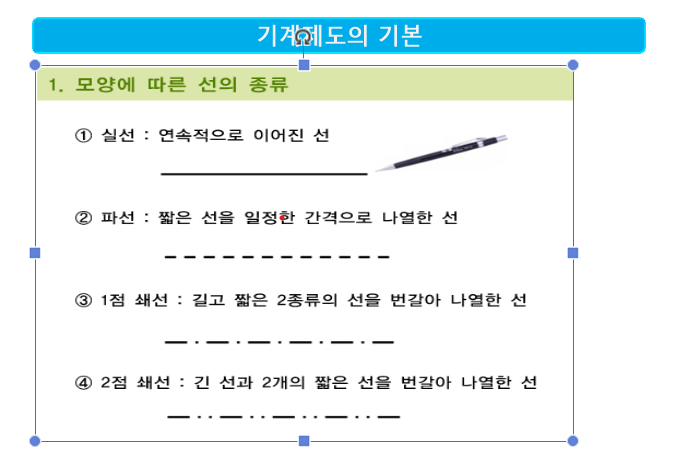

1. 실선 : 연속적으로 이어진 선

2. 파선 : 짧은 선을 일정한 간격으로 나열한 선

3. 1점 쇄선 : 길고 짧은 2종류의 선을 번갈아 나열한 선

4. 2점 쇄선 : 긴 선과 2개의 짧은 선을 번갈아 나열한

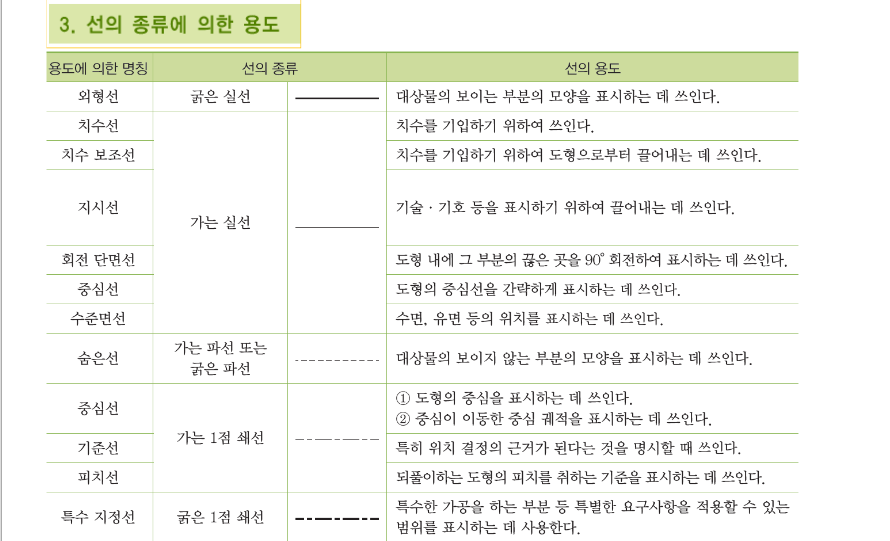

- 굵은 실선

외형선

- 얇은 실선

 치수선, 치수 보조선, 지시선, 회전단면선, 중심선, 수주면선

- 가는 파선 또는 굵은 파선

 숨은선 (중간선)

 -가는 일점 쇄선

중심선,기준선,피치선

- 굵은 일점 쇄선

특수 지정선

[굵은 실선]

- 외형선

[가는실선]

- 치수선

- 치수보조선

- 지시선

- 회전단면선

- 중심선

- 수주면선

[가는 파선 또는 굵은 파선]

- 숨은선 (중간선)

[가는 일점 쇄선]

- 중심선

- 기준선

- 피치선

[굵은 일점쇄선]

- 특수 지정선

[가는 이점쇄선]

- 가상선

- 무게중심선

[불규칙한 파형의 가는실선 또는 지그재그선]

- 파단선

등등

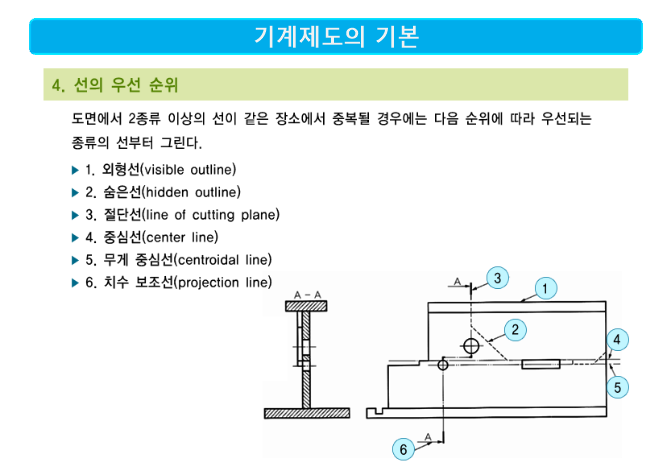

도면에서 2종류 이상의 선이 같은 장소에서 중복될 경우에는 다음 순위에 따라 우선되는 종류의 선부터 그린다

1. 외형선

2. 숨은선

3. 절단선

4. 중심선

5. 무게 중심선

6. 치수 보조선

정면도 A - 물체를 앞에서 바라본 모양

평면도 B - 물체를 위에서 바라본 모양

좌측면도 C - 물체를 왼쪽에서 바라본 모양

우측면도 D - 물체를 오른쪽에서 바라본 모양

저면도 E - 물체를 아래에서 바라본 모양

배면도 F - 물체를 뒤쪽에서 바라본 모양

보조 투상도 - 경사

부분 투상도 - 필요한 부분만 투상 충분

국부 투상도 - 한 부분의 모양만 도시 (구멍,홈)

회전 투상도 - 각도

부분 확대도 - 특정 부분 도형 작아서 치수 기입 X,자세하게 X

1. 보조 투상도

- 경사면부가 있는 대상물에서 그 경사면의 실형을 표시할 필요가 있는 경우

2. 회전 투상도

- 각도를 가지고 있는 물체의 실제 모양을 나타낼 때

3. 부분 투상도

- 필요한 부분만을 투상해도 충분한 경우

- 생략 부분의 경계 : 파단선

4. 국부 투상도

- 한 부분의 모양만을 도시 (구멍,홈 등)

- 주 투상도에 중심선 , 기준선 , 치수 보조선 등으로 연결

5. 부분 확대도

- 특정 부분의 도형이 작아서 그 부분을 자세하게 나타낼 수 없을 때

- 특정 부분의 도형이 작아서 치수 기입을 할 수 없을때

- 가는 실선 원형 - 한글 또는 알파벳 대문자

-축의 멈춤 링, 멈춤 나사,모서리를 명확히 상세도로 투상

P82

온 단면도 (중심선 기준, 대칭)

한쪽 단면도(4/1 절단)

부분 단면도(필요한 곳만 파단선으로 절단)

회전 단면도(절단한 단면 모양 90도 회전)

계단 단면도 (절단면이 투상면에 평행 또는 수직하게 게단 형태로 절단해서 표시)

1. 온 단면도

- 대상물을 물체의 중심선을 기준으로 절단해서 얻어지는 단면

- 물체의 형상이 반드시 대칭이어야 함

- 절단 부위의 위치와 보는 방향이 확실한 경우에는 절단선, 화살표, 문자기호를 기입하지 않아도 됨

2. 한쪽 단면도

- 좌우 또는 상하가 대칭인 물체에서 1/4을 절단하고 도면의 반쪽은 단면도, 반쪽은 외형도로 표현하는 단면도(반 단면도)

3. 부분단면도

- 물체의 필요한 곳의 일부분만 파단선으로 절단해서 나타낸 것. 이 때 파단 부분의 파단선은 프리핸드로 긋는다.

4. 회전단면도

- 절단한 단면의 모양을 90도로 회전시켜서 투상도 안 또는 밖에 도시

- 핸들, 벨트풀리, 기어등과 같은 바퀴등의 암,림,리브,훅

5. 계단단면도

- 절단면이 투상면에 평행 또는 수직하게 계단 형태로 절단해서 표시한 것을 계단 단면이라 한다.

수직 절단면의 선은 표시하지 ㅇ낳으며 절단한 위치는 절단선으로 표시한

- 조합단면도 여러 절단면을 조합하여 그린다

- 어떤 부분에 특정한 모양을 갖는 물체는 될 수 있는 대로 그 부분이 도면의 위쪽에 표시되도록 도시한다.

- 작은 나사의 홈은 45˚ 방향으로 표시한다.

P 87

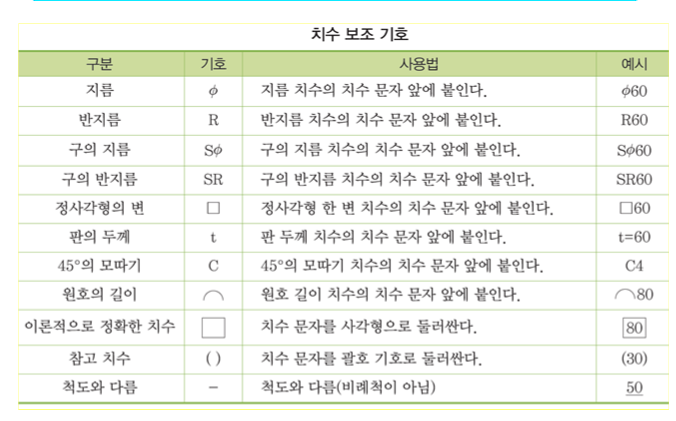

  [치수 기입의 원칙]

- 필요하다고 생각되는 치수를 명료하게 도면에 지시 *

- 명확하게 표시하는데 필요하고 충분한 치수 기입 *

- 특별히 명시하지 않는 한 다듬질 치수(가공완성치수)를 기입 *

- 필요한 경우 허용한계를 지시 (단 이론적으로 정확한 치수는 제외)

- 주 투상도에 집중하여 기입 *

- 중복 기입을 피한다 *

- 계산할 필요가 없는 치수 기입 *

- 필요에 따라 기준으로 하는 점, 선, 면을 기준으로 기입

- 관련되는 치수는 한곳에 모아 기입

- 공정마다 배열을 분리하여 기입

- 참고치수는 치수수치에 괄호를 붙인

- 치수선을 긋기 위한 보조선

- 도형의 외형선 또는 외형선에서 약1mm 정도 바깥에서 시작

(외형선에 닿지 않게 끌어내어)

- 치수선을 약 2~3mm만큼 (선폭의 약 8배 만큼) 지나도록 그어야함

치수 보조선은 치수선을 긋기 위한 보조선으로 보통 도형의 외형선 또는 외형선에서 약 1mm 정도 바깥에서부터 시작하여(외형 선에 닿지 않도록 끌어내어) 치수선을 약 2~3mm만큼(선폭의 약 8배 만큼) 지나도록 그어야한다
