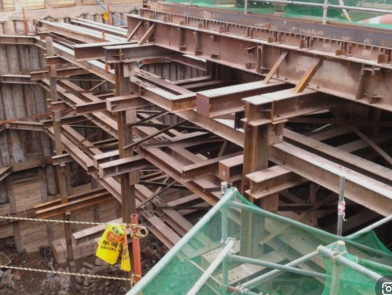

(1) 공법명칭 : 버팀대(Strut) 공법

(2) 구성요소 : 엄지말뚝(=H-pile,버팀목), 토류판, 버팀대, 띠장

※버팀대(Strut) 공법 : 굴착부 외곽에 흙막이벽을 설치하고 버팀대 및 띠장 등의 지보공으로 토사의 붕괴를 방지하여 굴착하는 공법

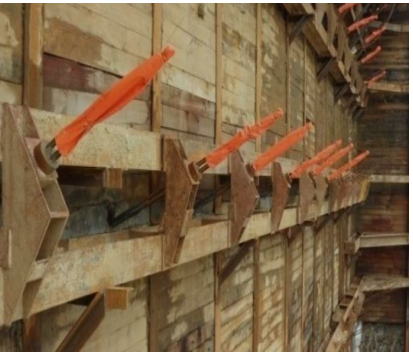

(1) 공법 : 어스앵커 공법

(2) 계측기종류 및 용도

-경사계:구조물의 경사각 변형상태를 측정

-하중계:어스앵커등의 축 하중의 변화를 측정

-변형률계:토류 구조물의 각 부재와 인근

구조물의 각 지점 및 타설 콘크리트 등의 응력 변화를 측정

-지하 수위계 : 지하수위 변화를 측정

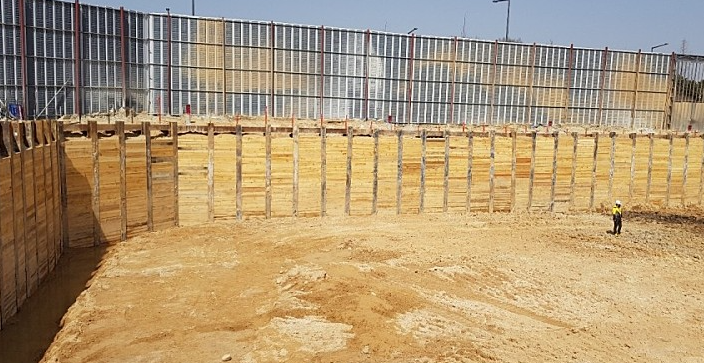

(2열) 자립식 흙막이 공법

- 블록 붙임공법 및 돌붙임공법

- 콘크리트 블록 격자공법

- 돌 망태공법

- 모르타르 뿜어붙이기공법

- 부재의 손상, 변형, 부식, 변위 및 탈락의 유무와 상태

- 버팀대의 긴압의 정도

- 부재의 접속부, 부착부 및 교차부의 상태

- 침하의 정도

- 흙막이 지보공의 재료로 변형, 부식되거나 심하게 손상된 것을 사용해서는 아니된다.

- 흙막이 지보공을 조립하는 경우 미리 조립도를 작성하여 그 조립도에 따라 조립하도록 하여야 한다. 조립도에는 흙막이판, 말뚝, 버팀대 및 띠장 등 부재의 배치,치수,재질 및 설치방법과 순서가 명시 되어야 한다.

2일

6일

(1) 산소결핍의 기준

- 공기중의 산소 농도가 18% 미만인 상태

(2) 재해방지를 위한 안전대책 (=산소결핍시 조치사항)

- 산소농도 측정자를 지정하여 산소 및 유해가스 농도를 측정, 평가

- 작업장 환기실시

- 근로자 공기호흡기 또는 송기마스크 착용

- 작업장에 관계자 외 출입금지 조치

- 작업장 외부에 작업상황을 감시하는 감시인 배치

(1) 산소결핍 우려시의 조치사항

- 산소농도 측정자를 지정하여 산소 및 유해가스 농도를 측정, 평가

- 작업장에 관계자 외 출입금지 조치

- 작업장 외부에 작업상황을 감시하는 감시인 배치

- 근로자 공기호흡기 또는 송기마스크 착용

(2) 산소결핍 안정시의 조치사항

- 작업장 환기실시

- 근로자 공기호흡기 또는 송기마스크 착용

- 작업장에 관계자 외 출입금지 조치

(3) 밀폐공간 작업시 문제점(사고원인)

- 산소 및 유해가스 농도 측정을 하지 않았다.

- 작업장 환기를 실시하지 않았다.

- 작업자들이 송기마스크를 착용하지 않았다.

- 작업장 외부에 작업 상황을 감시하는 감시인을 배치하지 않았다.

- 산소결핍의 우려가 있는 때에는 산소 농도 측정하는 자를 지명하여 측정하도록 할 것

- 근로자가 안전하게 오르내리기 위한 설비를 설치할 것

- 굴착 깊이가 20미터를 초과하는 때에는 당해작업장소에 외부와의 연락을 위한 통신설비등을 설치할 것

18%이상 23.5%미만

일산화탄소농도

황화수소농도

- 매일 작업을 시작하기 전

- 가스의 누출이 의심되는 경우

- 가스가 발생하거나 정체할 위험이 있는 장소가 있는 경우

- 장시간 작업을 계속하는 경우(이 경우 4시간마다 가스 농도를 측정하도록 하여야 한다)

- 가스의 농도를 측정하는 사람을 지명, 해당 가스의 농도를 측정하도록 할 것

- 가스의 농도가 인화하한계 값의 25%이상으로 밝혀진 경우에는 즉시 근로자를 안전한 장소에 대피시키고 화기나 그 밖에 점화원이 될 우려가 있는 기계, 기구등의 사용을 중지하여 통풍, 환기등을 할 것

운반작업 문제점

- 운반할 때 캡을 씌워야 하나 캡을 씌우지 않고 운반하고 있다

- 전도의 위험이 없도록 가스용기를 고정하나 고정하지 않은 채 운반하고 있다

- 가스용기를 차에 싣거나 내릴 때에는 용기가 부딪치거나 충격을 받지 아니하도록 주의하여 취급하여야 하나 충격을 가하고 있다.

용접작업 문제점

- 용접용 보안면 미착용으로 화상이 우려 된다

- 용접용 장갑의 미작용으로 감전이 우려 된다.

- 안전대를 미착용으로 떨어질(추락) 위험이 있다

- 통풍이나 환기가 불충분한 장소, 화기를 사용하는 장소 및 그 부근, 사용하거나 설치, 저장 또는 방치하지 않도록 할 것

- 용기의 온도를 섭씨 40℃이하로 유지할 것

- 전도의 위험이 없도록 할 것

- 충격을 가하지 아니하도록 할 것

- 운반할 때에는 캡을 씌울 것

- 밸브의 개폐는 서서히 할 것

- 사용 전 또는 사용 중인 용기와 그 외의 용기를 명확히 구별하고 보관할 것

- 가스등의 호스와 취관은 손상 마모등에 의하여 가스등이 누출할 우려가 없는 것을 사용할 것

- 가스등의 취관 및 호스의 상호 접촉부분은 호스밴드, 호스클립등 조임기구를 사용하여 가스등이 누출되지 않도록 할 것

- 가스등의 호스에 가스등을 공급하는 경우에는 미리 그 호스에서 가스등이 방출되지 않도록 필요한 조치를 할 것

- 작업을 중단하거나 마치고 작업장소를 떠날 경우에는 가스등의 공급구의 밸브나 콕을 잠글 것

- 용단작업을 하는 경우에는 취관으로부터 산소의 과잉방출로 인한 화상을 예방하기 위하여 근로자가 조절밸브를 서서히 조작하도록 주지시킬 것

- 부식방지 재료(방청도료, 방청제) 도포

- 철근보호 캡 또는 철근보호 비닐 설치(빗물, 습기침투 방지)

- 에폭시수지 도막철근사용

(1) 제작순서

거푸집제작→선 부착품 설치→철근 거치→철근 배근 및 조립→콘크리트 타설→수중양생→탈형

(2) Precast Concrete의 장점

공사기간 단축

공사비 절감(가설공사 최소화)

품질 향상

동절기 시공 가능(기상과 관계없이 작업가능, 특히 한냉기의 시공시 유리)

사장교

2-3-1-4

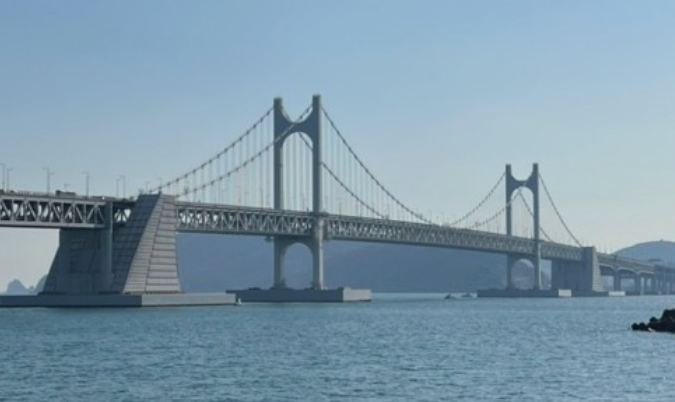

현수교

- 작업을하는 구역에는 관계근로자가 아닌 사람의 출입을 금지할 것

- 재료, 기구또는 공구 등을 올리거나 내릴 경우에는 근로자로 하여금 달줄, 달포대 등을 사용하도록 할 것

- 중량물 부재를 크레인 등으로 인양하는 경우에는 부재에 인양용 고리를 견고하게 설치하고, 인양용 로프는 부재에 두 군데 이상 결속하여 인양하여야 하며, 중량물이 안전하게 거치되기 전까지는 걸이로프를 해제시키지 아니할 것

- 자재나 부재의 낙하, 전도 또는 붕괴 등에 의하여 근로자에게 위험을 미칠 우려가 있는 경우에는 출입금지구역의 설정, 자재 또는 가설시설의 좌굴 또는 변형 방지를 위한 보강재 부착 등의 조치를 할 것

1) 근로자로 하여금 달줄, 달포대 등을 사용하도록 할 것

2) 부재에 인양용 고리를 견고하게 설치하고, 인양용 로프는 부재에 두 군데 이상 결속하여 인양하여야 하며, 중량물이 안전하게 거치되기 전까지는 걸이로프를 해제시키지 아니할 것

3) 출입금지구역의 설정, 자재 또는 가설시설의 좌굴 또는 변형 방지를 위한 보강재 부착 등의 조치를 할 것

- 작업 방법 및 순서

- 부재의 낙하·전도 또는 붕괴를 방지하기 위한 방법

- 작업에종사하는 근로자의 추락위험을 방지하기 위한 안전조치방법

- 공사에 사용되는 가설 철구조물 등의 설치·사용·해체 시 안전성 검토 방법

- 사용하는 기계 등의 종류 및 성능, 작업방법

- 작업지휘자 배치계획

- 그 밖에 안전,보건에 관련된 사항

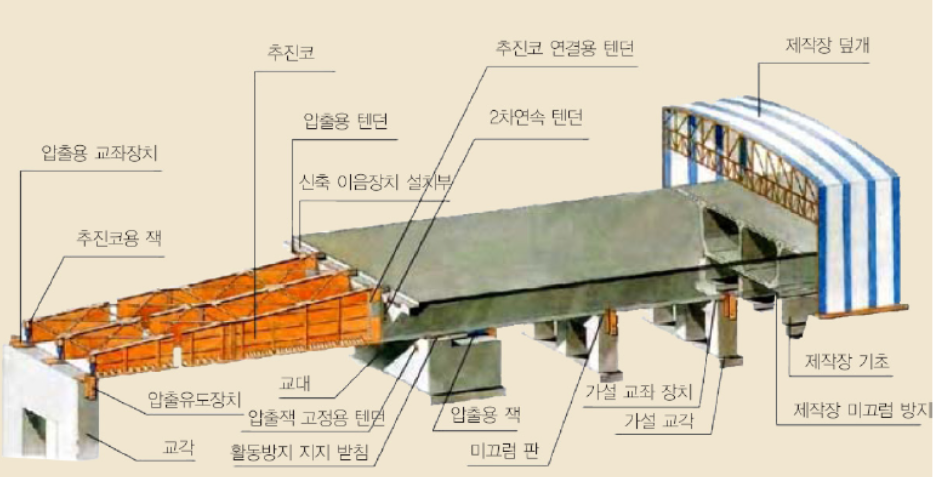

1. I.L.M(Incremental Launching Method, 압출공법)

2. 추진코

3. PSC 박스거더를 전방으로 밀어내기 위한 장비

공기단축, 경제적, 교량 하부조건에 무관

* I.L.M(Incremental Launching Method, 압출공법) : 주형 제작장에서 세그먼트를 제작하여 압출장치에 의해 거더를 밀어내어 교량을 가설하는 공법

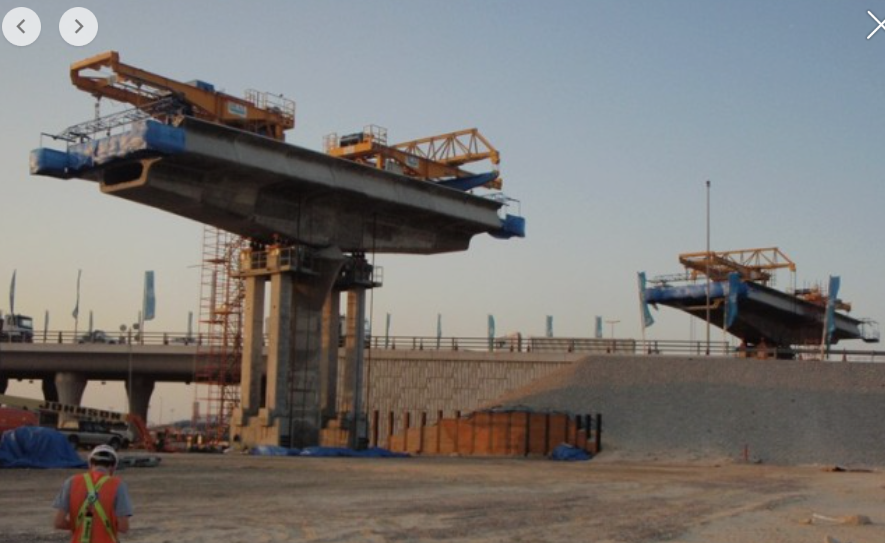

1. F.C.M 공법

2. 반복공정으로 적은 인력으로 시공이 가능하다

반복공정으로 시공속도가 빠르다

각 단계마다 오차의 수정이 가능하다

시공정밀도가 높다.

깊은 계곡, 유량 많은 하천의 장대교량에 유리하다.

*F.C.M 공법(Free Cantilevering Method) : 교각으로부터 양쪽으로 3~5m씩의 현장타설 세그먼트를 점진적으로 시공해 나가는 방식으로 거푸집 이동과 콘크리트 타설을 위하여 Form-traveller를 사용한다.

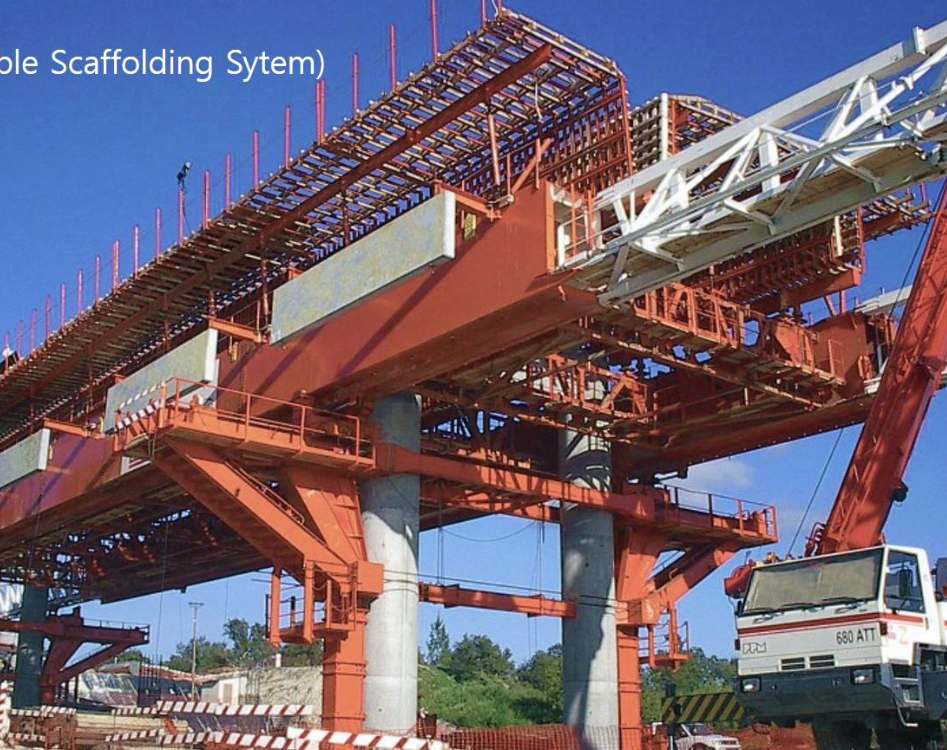

1. MSS 공법(이동식 비계공법 : Movable Scaffolding System)

2. 기계화 시공으로 급속시공 가능

반복공정으로 적은 인력으로 시공 가능

동바리의 하부 지형조건과 무관(하천, 도로및계곡 등의 시공가능)

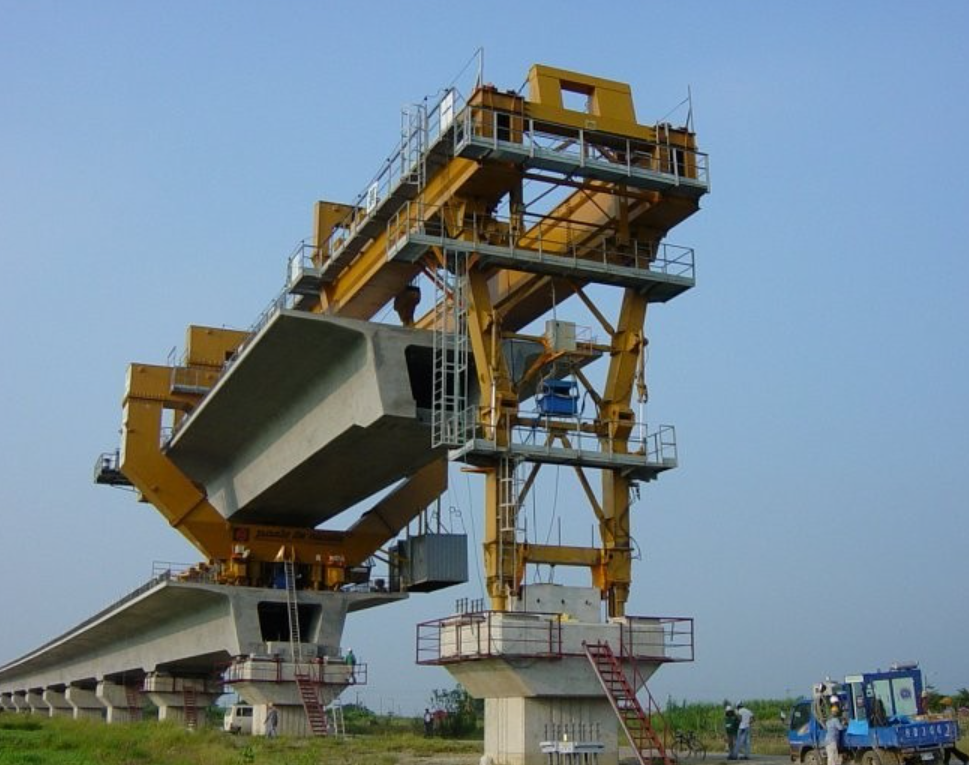

1. PSM 공법(Precast Segment Method)

2. 공장화, 기계화 시공으로 공사기간 단축이 가능하다

공장화, 기계화 시공으로 콘크리트의 품질관리가 용이하다.

기계화로 인력 투입이 적다

Segment 제작 및 보관을 위한 넓은 장소가 필요하다

Segment의 운반, 가설을 위하여 대형 장비가 필요하다.

* PSM 공법(Precast Segment Method) : 교량 상부구조를 현장에서 제작 후 현장에서 조립하는 공법

고정식 사다리식 통로의 기울기는 ( 90 )도 이하로 하고, 그 높이가 ( 7 )미터 이상인 경우에는 바닥으로부터 높이가 ( 2.5 )미터 되는 지점부터 등받이 울을 설치할 것

사다리식 통로의길이가 10미터 이상인 경우에는 ( 5 )미터 이내마다 계단참을 설치할 것

발판과 벽과의 사이는 ( 15 )cm 이상의 간격을 유지할 것

- 견고한 구조로 할 것

- 심한손상 부식등이 없는 재료를 사용할 것

- 발판의 간격은 일정하게 할 것

- 발판과 벽과의 사이는 15cm이상의 간격 유지

- 폭은 30cm이상으로 할 것

- 넘어지거나 미끄러지는 것을 방지하기 위한 조치를 할 것

- 상단은 걸쳐놓은 지점으로부터 60cm이상 올라가도록 할 것

- 통로의 길이가 10m이상 5m이내마다 계단참을 설치할 것

- 기울기는 75도 이하, 고정식 사다리는 통로의 기울기 90도이하로 하고, 높이는 7m이상인 경우 바닥으로부터 높이 2.5m되는 지점으로부터 등받이울을 설치할 것

- 접이식 사다리 기둥은 사용시 접혀지거나 펼쳐지지 않도록 철물 등을 사용하고 견고하게 조치 할 것

30도

15도

안전난간

15m이상, 10m이내

8m이상, 7m이내
