1번
◈ 터널공사현장 보여줌, 터널작업 시 사용하는 자동경보장치는 당일 작업시작전에 점검하고 이상 발견 시 즉시 보수하여야 한다. 자동경보장치의 작업시작전 점검사항 2가지 쓰시오
- 검지부의 이상유무
- 계기의 이상 유무
- 경보장치의 작동상태
2번
◈ 터널공사(NATM 기준) 의 경우 굴착지반의 거동, 지보공 부재의 변위, 응력의 변화등에 대한 정밀 측정을 통해 계측관리를 지속적으로 해주어야함, 측정사항 4가지 쓰시오
- 내공변위 측정
- 지중, 지표침하 측정
- 터널내 육안조사
- 지하수위 측정
- 천단침하 측정
- 록볼트 축력측정(인발시험)
3번
◈ 터널공사 낙반등에 의하여 근로자위험 조치사항을 쓰시오
- 터널지보공 설치
- 록볼트의설치
- 부석의 제거
4번
◈ 터널등의 건설작업을 할 때에 터널 등의 출입구 부근의 지반의 붕괴나 토사등의 낙하에 의한 근로자 위험 조치사항을 쓰시오
흙막이 지보공이나 방호망 설치
5번
◈ 터널 내부 공사현장을 보여준다. 동영상을 보고 불안전한 행동 및 불안전한 상태 3가지쓰시오
- 복장, 보호구의 불량
- 작업장 정리정돈 불량
- 환기장치 불량으로 인한- 분진발생
- 적정조도 미확보로 발을 헛딛음
- 지하용수 고임
6번

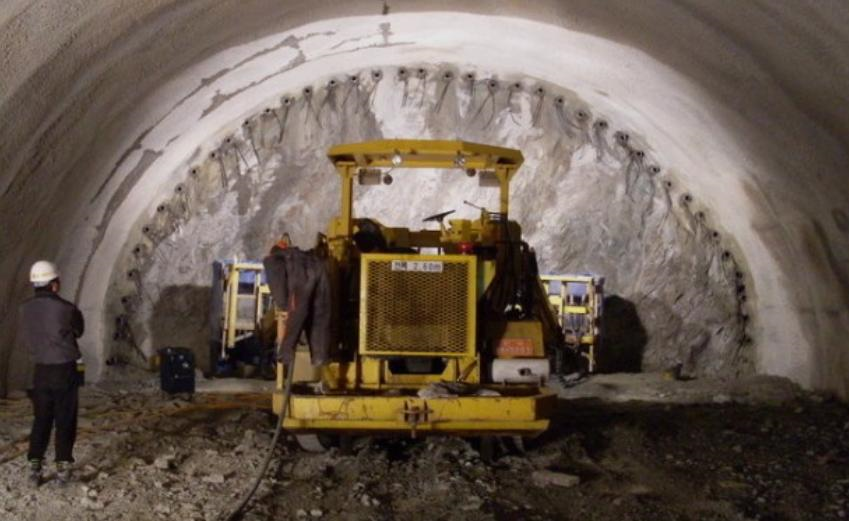

◈ 터널공사의 록볼트 설치장면을 보여줌, 록볼트의 역할을 3가지 쓰시오
- 봉합효과 : 암반을 고정하여 부석 및 낙반의 낙하방지
- 내압효과 : 록볼트의 인장력이 터널의 내압으로 작용한다.
- 보강효과 : 암반의 균열과 절리면에 록볼트를 삽입하여 균열에 따른 지반의 파괴방지
- 전단저항 효과 : 전단파괴방지
7번

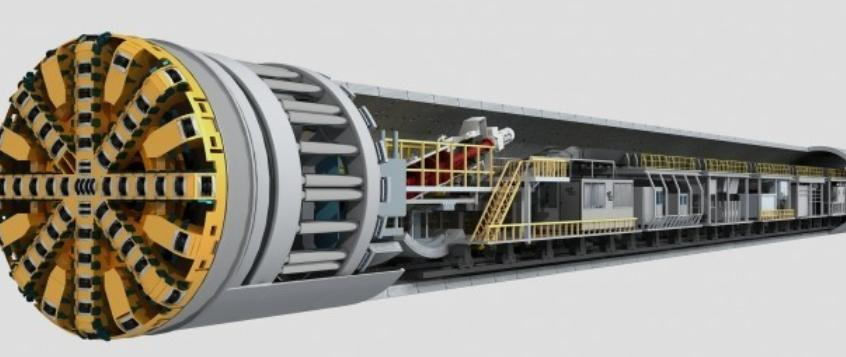

◈ 터널 굴착공사 현장을 보여줌, (1)굴착공법의 명칭, (2)터널 굴착작업을 하는 때에는 사전에 시공계획서(작업계획서)를 작성 시 포함시켜야할 사항 3가지
(1) 굴착공법 :
(2) 시공계획서(작업계획서) 포함사항
(1) 굴착공법 : T.B.M 공법 (Tunnel Boring Machine)
(2) 시공계획서(작업계획서) 포함사항
- 굴착방법
- 터널 지보공 및 복공의 시공방법과 용수의 처리방법
- 환기 또는 조명시설을 하는 때에는 그 방법
※T.B.M 공법 : 터널 굴착기를 이용해서 암반을 압쇄, 절삭해서 굴착하는 기계식 터널 굴착공법
8번
◈[동영상] 굴착 하기 전 TBM ,굴착된 흙이 컨베이어 벨트를 타고 이동, 상부가 뚫린 열차로 굴착된 흙을 나른다.
(가) 터널 공사 중, 버력처리 장비 선정 시 고려사항 3가지를 쓰시오.
(나) 버력 처리에 있어 차량계 운반장비는 작업시작전 점검하고 이상이 발견된 때에는 즉시 보수 기타 필요한 조치를 해야하는 사항 3가지를 쓰시오.
(가) 터널 공사 중, 버력처리 장비 선정 시 고려사항 3가지를 쓰시오.
- 굴착단면의 크기 및 단위발파 버력의 물량
- 터널의 경사도
- 굴착방식
- 버력의 상상 및 함수비
- 운반 통로의 노면상태
(나) 버력 처리에 있어 차량계 운반장비는 작업시작전 점검하고 이상이 발견된 때에는 즉시 보수 기타 필요한 조치를 해야하는 사항 3가지를 쓰시오.
- 제동장치 및 조절장치 기능의 이상 유무
- 하역장치 및 유압장치 기능의 이상 유무
- 차륜의 이상 유무
- 경광, 경음장치의 이상 유무
9번
◈ 터널공사표준안전작업지침 상, 터널 공사 시 터널작업면의 조도 관련( )에 알맞은 숫자를 쓰시오
막장구간 :
터널 중간 구간 :
터널 입출구, 수직구 구간 :
70Lux 이상
50Lux 이상
30Lux 이상
10번
◈ 오토클라이밍 폼 작업과정을 보여줌, [보기]를 참고하여 오토클라이밍폼 작업순서에 맞게 번호를 적으시오
1.상부타설시작
2.상부타설 진행
3.중앙 Key segment
4.중앙 박스 타설
5.오토클라이밍 폼으로 교각시공
6.측경간 시공
5-1-2-6-4-3
11번

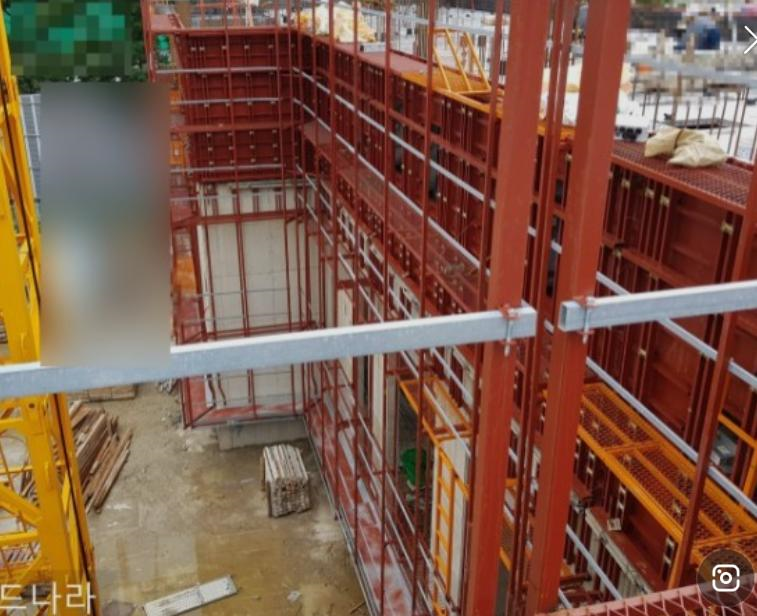

◈ 건설현장의 외벽 거푸집 작업을 보여줌, (1)영상에서 보여주는 거푸집 명칭, (2)영상에서 보여주는 거푸집의 장점 2가지쓰시오
1. 명칭 :
2. 장점 :
1. 명칭 : 갱폼
2. 장점
- 무 비계공법으로 작업자의 안전성 확보
- 공사기간 단축 가능
- 콘크리트 면 미려, 품질 향상
- 견출 등 마감작업 용이
※ 갱폼 : 주로 고층아파트와 같은 상하부 동일 구조물에서 외부벽체 거푸집과 작업발판용 케이지를 일체로 제작하여 사용하는 대형거푸집
12번

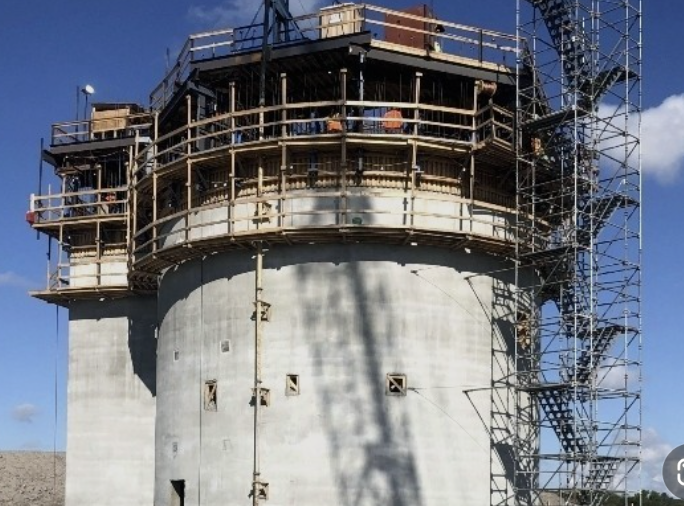

◈ 교각,사일로,굴뚝 등의 수직으로 연속된 구조물에 사용하는 (1)거푸집의 명칭, (2) 교각거푸집의 장점을 쓰시오
(1) 거푸집의 명칭
(2) 장점
(1) 거푸집의 명칭 : 슬라이딩 폼
(2) 장점
공사기간 단축, 시공속도가 빠르다
원가 절감(자재 및 인력 절감)
구조물의 성능 향상(시공이음이 없으므로 수밀성, 차폐성이 높다)
연속시공으로 양생기간 불필요, 내, 외부 비계 불필요
13번
◈ 근로자가 손수레에 모래를 가득 싣고 리프트 탑승구로 향하는 중이다. 리프트의 탑승구는 방호울이 미설치 되어 있으며, 탑승 중 손수레가 뒤로 움직이며 추락하는 모습을 보여준다. 작업자는 안전모의 턱 끈을 풀고 있는 상태이다.
(1) 리프트에 설치하여야 하는 방호장치
(2) 사고발생 형태
(3)사고발생 원인 2가지
(1) 리프트에 설치하여야 하는 방호장치
권과방지장치
과부하방지장치
비상정지장치
조작반 잠금장치
제동장치
(2) 사고발생 형태 : 떨어짐
(3)사고발생 원인 2가지
리프트의 운반구 문을 개방한 채로 운행하였다.
리프트 탑승구에 방호울이 설치되지 않았다.
리프트 탑승구 주변에 안전난간이 설치되지 않았다.
근로자가 안전모의 턱 끈을 고정하지 않았다.
14번
◈ 건설용 리프트로 이동중 근로자의 불안전한 행동 1가지와 작업장의 불안전한 상태 2가지
[동영상] 왼쪽 하단 자재 올리는 작업자가 안전모 미착용 상태,
각 층에서 리프트 탑승대기중인 작업자가 안전난간이나 문 밖으로 머리를 내밀어 리프트 위치 확인. 안전모만 쓴 작업자 2명이 리프트보다 긴 자재를 운반하려고 하니, 리프트 문이 닫히지 않는다.
따라서 , 안전모만 착용한 작업자가 리프트 한 쪽으로 탑승하고, 리프트가 내려간다. 그러다가, 다른 안전모를 착용한 작업자가 안전난간도 없는 높은 곳에서 아래 지면을 쳐다보면서 놀란다.
추락방호망도 없다. 작업자 모두 안전대 미착용.
1) 근로자 불안전한 행동
2) 작업장 불안전한 상태
1) 근로자 불안전한 행동
- 리프트 물을 닫지 않고 운행
- 자재 인양 작업중 안전모 미착용
- 각 층에서 리프트 탑승 대기 중인 작업자가 안전난간이나 문 밖으로 머리를 내밀어 리프트 위치 확인
- 고소작업 중에 안전난간이 설치되지 않는 곳에서 안전대 미착용 및 미체결
2) 작업장 불안전한 상태
- 리프트에 출입문 인터 록이 작동하지 않음
- 자재에 적한한 인양설비 미설치
- 추락방호망 미설치
- 안전난간 미설치
15번
◈ 건물 외벽의 돌마감 공사를 보여줌, 작업장의 안전을 위하여 제거 또는 개선하여야 할 불안전 요소 3가지(괄호답도 가능)
(화면설명 : 한 작업자는 그라인더로 석재를 절단하고 있으며 다른 작업자는 안전모를 착용하지 않은채 아래에서 작업을 하고 있다. 안전난간은 미설치, 작업발판은 불량상태, 주변정리 정돈 불량상태, 위에서 작업하던 작업자는 안전화대시 구두를 신고 있으며 비계를 타고 내려오던 중 떨어지는 장면을 보여줌)
- 안전난간 미설치로 작업자의추락위험이 있으므로 안전난간을 설치하여야한다.(안전난간 미설치)
- 작업발판고정상태 불량으로 추락위험이 있으므로 작업발판을 고정하여야 한다. (작업발판 고정상태 불량)
- 작업자 안전모 등 보호구 착용상태 불량으로 작업에 적합한 보호구를 착용하여야한다. (작업자 안전대, 안전모,등 보호구 미착용)
- 작업장의 정리정돈 상태불량으로 걸려넘어짐 등 위험이 있으므로 작업장을 정리정돈 하여야한다. (작업장의 정리정돈 불량)
- 추락방호망의 미설치로 추락위험이 있으므로 추락방호망을 설치하여야 한다. (추락방호망 미설치(높이 10m 이상시 해당))
16번
◈ 작업자 및 작업자의 위험요인 3가지
(주변에 안전발판 없이 철근을 밟고 이동하는 작업자와 이음철근이 자세히 보임, 철근공이 안전모를 착용하긴 했지만, 턱끈이 덜렁거리며, 안전대 착용을 안했고, 운동화를 신었고, 각반도 없다. 철근 상부근에 메수같은 가설통로도 없다.)
- 안전발판 (가설통로) 미설치
- 철근 앤드캡 미설치 (철근 찔림 방지 미흡)
- 안전화 미착용
17번

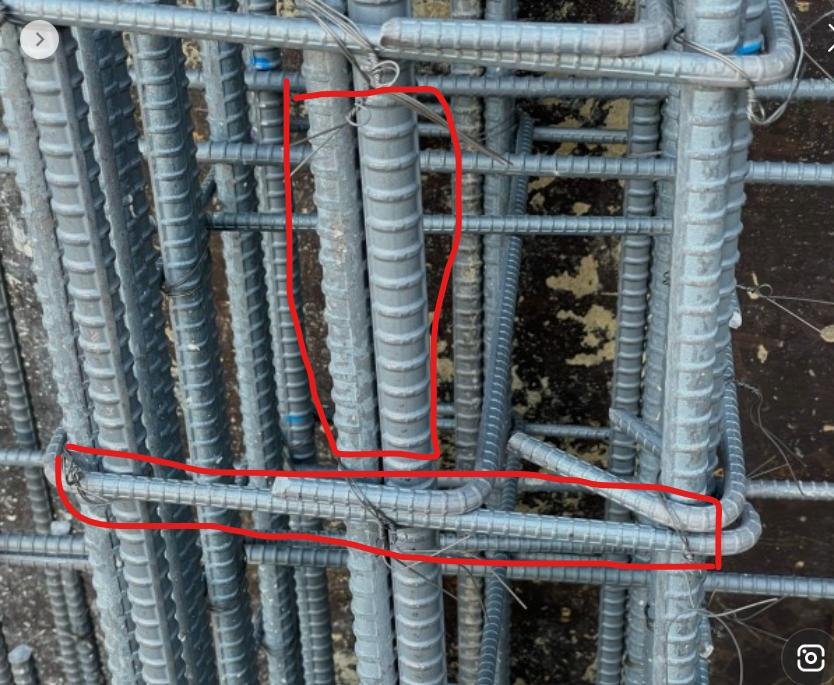

◈ 철근조립모습, (1)기초에서 주철근에 가로로 들어가는 철근의 역할, (2)기둥에서 전단력에 철근의 명칭을 쓰시오
(1) 철근의 역할
(2) 철근의 명칭
(1) 철근의 역할
- 주철근의 좌굴방지
- 주철근의 위치유지
- 전단력 보강
(2) 철근의 명칭
- 띠철근 (하단 가로철근)
18번
◈ 2명의 작업자가 철근을 운반하고 있는 모습을 보여줌, 철근을 인력으로 운반시 준수사항(주의사항) 3가지 쓰시오 [콘크리트공사표준안전지침 제12조 운반]
- 1인당 무게는 25kg 정도가 적절, 무리한 운반을 삼가야한다.
- 2인 이상이 1조가 되어 어깨메기로 하여 운반하는 등 안전을 도모한다
- 운반할 때에는 양끝을 묶어 운반하여야 한다.
- 내려놓을 때는 천천히 내려넣고 던지지 않아야 한다.
- 공동 작업을 할 때에는 신호에 따라 작업을 하여야 한다.
- 긴 철근을 부득이 한사람이 운반할 때에는 한쪽을 어깨에 메고 한쪽 끝을 끌면서 운반하여야 한다.
19번
작업자가 인력으로 철근을 운반하는 모습을 보여줌, 허리보다 아랫부분에서 두 손으로 철근을 들고 있으며, 안전모의 턱끈을 풀려있고, 안전화는 착용하지 않은 상태이다. 철근 운반 작업자의 미준수 사항 3가지 쓰시오
- 긴철근을 부득이 한 사람이 운반할 때에는 한쪽을 어깨에 메고 한쪽끝을 끌면서 운반하여야 하나 이를 준수하지 않았다.
- 운반할 때에는 양끝을 묶어 운반하여야 하나 이를 준수하지 않음
- 안전모,안전화를 바르게 착용하지 않았다.
- 1인당 무게는 25kg정도가 적절하며, 무리한 운반을 삼가야 하나 이를 준수하지 않았다.
20번
◈ 원심력 콘크리트 시공현장을 보여줌, 말뚝의 항타공법 2가지
[변형 : 콘크리트 말뚝의 항타작업을 보여줌, 콘크리트 말뚝의 항타공법 종류]
- 타격공법
- 진동공법
- 프리보링공법
21번
◈ 지하층 파일작업(굴착작업) 시의 안전조치사항 2가지
(화면설명 : 콘크리트 말뚝에 파란색 캡을 씌우고 지반을 천막으로 덮은 장면을 보여준다
- 매설물, 장애물 등에 주의하고 대책을 강구한 후에 작업을 하여야 한다.
- 용수 등의 유압수가 있는 경우 반드시 배수시설을 한 뒤에 작업을 하여야 한다.
22번
◈ 항타기 작업모습을 보여줌, 권상용 와이어로프의 사용금지 기준 3가지 쓰시오
- 이음매가 있는 것
- 지름의 감소가 ( 공칭지름 ) 의 ( 7% )를 초과하는 것
- 와이어로프의 한 꼬임에서 끊어진 소선의 수가 ( 10% ) 이상인 것
- 꼬인 것
- 심하게 변형되거나 부식된 것
- 열과 전기충격에 의해 손상된 것
23번
◈ 화물자동차 등의 화물고정용으로 사용하는 섬유로프(섬유벨트)의 사용금지 기준 2가지 쓰시오
- 꼬임이 끊어진 것
- 심하게 손상되거나 부식된 것
24번
◈ 작업자는 울퉁불퉁한 콘크리트 표면을 매끄럽게 마무리 하는 면처리 작업중이다. 작업장에는 먼지가 심하게 날리고 있다. 해당 작업을 하는 경우 작업자가 착용하여야 하는 보호구 2가지 쓰시오
- 보안경 (보안면x)
- 방진마스크
- 안전모
- 안전화
- 안전대
(영상에서 착용하지 않은경우만 해당해서 적으시오)
25번
◈ 화면상의 작업시 (1)감전위험을 방지하기 위한 보호구 1가지, (2)분진이 흩날리는 장소에서 착용할 보호구 1가지
(1)감전위험을 방지하기 위한 보호구
(2)분진이 흩날리는 장소에서 착용할 보호구
(1)감전위험을 방지하기 위한 보호구
내전압용 절연장갑, 절연화(=절연장화)
(2)분진이 흩날리는 장소에서 착용할 보호구
방진마스크, 보안경
26번
◈ 작업자는 상수도관의 매설을 위하여 굴착작업을 하고 있다. 굴착작업 시 각 지반의 종류에 따른 기울기 기준을 쓰시오
모래 :
연암 및 풍화암 :
경암 :
그밖의 흙 :
1 : 1.8
1 : 1.2
1 : 1.0
1 : 0.5
27번
◈ 가설도로에서 도로와 작업장 간에 높이의 차이가 있을 경우 설치하는 방호대책을 2가지
바리케이트, 연석
28번
◈ 작업장의 조도기준 (법정조도기준)
-초정밀작업 ( ) Lux 이상
-정밀작업 ( ) Lux 이상
-보통작업 ( ) Lux 이상
그 밖의 작업 ( ) Lux 이상 (ex) 지하공간 또는 자재창고)
750
300
150
75
29번
◈ 굴삭기를 이용한 석축쌓기작업을 보여주고 있음, 쌓기작업후 석축이 무너지는 사고가 발생하였다(다른질물:석축붕괴 장면을 보여준다.) 석축붕괴의 원인 3가지를 적으시오
- 기초지반의 침하 (기초지반의 처리 불량)
- 뒷채움 불량
- 배수 불량(배수공 미설치)
- 석재불량
- 시공불량
- 상부에 과도한 토압(너무많은사람, 화물 흙, 집등)
30번
◈ 「산업안전보건법령」상, 작업발판 및 통로의 끝이나 개구부로서 근로자가 추락하거나 낙하물 위험이 있는 장소에 필요한 사업주의 방호조치사항 3가지만 쓰시오 [동영상: 3D 승강기 개구부]
- 안전난간 설치
- 수직형 추락방망 설치
- 울타리 설치
- 덮개 설치
- 추락방호망 설치
31번
◈ 건물의 엘리베이트 피트 거푸집 공사 현장을 보여줌, 엘리베이트 피트 부분에서 발생할 수 있는 추락을 방지하기 위한 안전조치사항 3가지 쓰시오
- 개구부에 추락방호망 설치
- 안전난간 설치
- 근로자 안전대 착용
32번
건물의 엘리베이트 피트 거푸집 공사 현장을 보여준다. 엘리베이트 피트 부분에서 발생할수 있는 사고의 형태와 사고의 원인 1가지 쓰시오
사고형태 :
사고원인 :
사고형태 : 떨어짐
사고원인
추락방호망이 설치되지 않았다.
안전난간이 설치되지 않았다.
근로자가 안전대를 착용하지 않았다.
33번
◈ 작업발판 및 통로의 끝이나 개구부로서 근로자가 추락할 위험이 있는 장소에 설치하여야 하는 시설물(방호조치) 3가지 [제43조 개구부등 방호조치]
- 안전난간 설치
- 수직형 추락방호망 설치
- 덮개 설치
- 울타리 설치
34번
◈ 작업자는 지게차를 이용하여 판넬 운반작업을 하고 있다. 신호수의 지시에 따라 운전하던 중 판넬이 신호수에게 낙하하는 사고가 발생, 사고의 원인 2가지를 적으시오
- 화물의 하중이 한쪽으로 치우쳐 적재되었다.
- 화물의 붕괴 또는 낙하에 의한 위험을 방지하기 위하여 화물에 로프를 거는 등의 조치를 하지 않았다.
- 운전자의 시야를 가려 적재하였다.
- 최대적재량을 초과하였다.
※ 지게차 및 차량계 하역운반 기계에 화물적재시 사업주의 준수사항
한쪽으로 치우쳐지지 않게 적재
운전자 시야를 가리지 않도록 적재
화물붕괴 낙하에 의한 위험방지를 위해 화물에 로프등으로 거는조치
35번
◈ 지게차에 적용하는 방호장치를 5가지 쓰시오.
[동영상] 지게차의 후방카메라 , 지게차 뒤에 붙은 안전봉
- 헤드 가드,
- 백레스트(backrest),
- 전조등,
- 후미등,
- 안전벨트
36번
◈ 화면 상 (포크를 단 로더가 신호수 지시 하에 이동 중)
[운반하역표준안전작업지침]상, 지게차가 하물을 들어 올릴 때 준수사항 관련 ( )을 쓰시오 [제55조 들어올리기]
- 지상에서 5cm 이상 ( )cm 지점까지 들어올린 후 일단 정지
- 하물의 안전상태, 포오크에 대한 편심하중 및 기타 이상이 없는가를 확인하여야 한다.
- 마스크는 후방향쪽으로 경사를 주어야 한다.
- 지상에서 ( )cm 이상 ( )cm 이하의 높이까지 들어 올린 후 이동
- 들어올린 상태로 출발, 주행하여야 한다.
10
10
30
37번
◈ 눈으로 얼어붙은 도로의 모습을 보여줌, 작업자들이 삽으로 얼어붙은 눈을 부수는 중이다. 동절기 도로에 조치하여야할 사항 3가지 쓰시오
- 현장 내 가설도로에는 차량계 건설기계의 미끄럼 방지를 위하여 모래함이나 염화칼슘 등을 비치
- 결빙부위 및 눈을 신속히 제거
- 모래, 부직포 등을 이용하여 미끄럼방지 조치
- 현장 내 가설도로는 근로자 주 통행로와 구별되도록 한다.
- 모래뿌리기, 얼어붙은 얼음제거, 쌓인눈 제거, 도로에 온열시설
38번

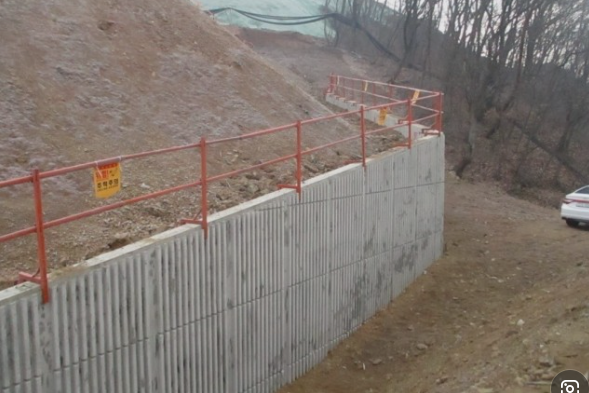

◈ 화면 상 (표준블럭과 마감블럭으로 이루어진 옹벽) 시공중인 옹벽의 명칭과 옹벽시공 중 설치해야 하는 안전시설물의 명칭을 쓰시오.
(1) 옹벽의 명칭 :
(2) 안전시설물의 명칭 :
(1) 옹벽의 명칭 : 보강토 옹벽
(2) 안전시설물의 명칭 :
안전대 부착설비
39번
◈ 구축물 위에 크레인이 설치되어 있는 장면을 보여준다. 구축물 또는 이와 유사한 시설물이 자중, 적재하중, 적설, 풍압, 지진이나 진동 및 충격 등에 의하여 전도, 폭발하거나 무너지는 등의 위험을 예방하기 위하여 하여야할 조치사항 3가지 쓰시오
- 설계도서에 따른 시공 여부 확인
- 건설공사 시방서에 따른 시공 여부
- [건축물의 구조기준 등에 관한 규칙]에 따른 구조기준 준수 여부 확인
- 기타 고용노동부 장관이 고시하는 사항에 대한 조치 확인
40번
◈ 눈이 많이 쌓인 현장을 보여줌, 건설현장의 폭설, 한파로 인한 결빙 시의 조치사항 3가지 쓰시오
- 가설계단, 작업발판, 개구부 주위 및 근로자 주 통로는 결빙 부위 및 눈을 신속히 제거하거나 모래, 부직포등을 이용하여 미끄럼 방지조치를 실시한다. (결빙 부위 및 눈 제거, 염화칼슘 뿌려 제설, 모래 부직포 이용 미끄럼 방지, 조치되기전 출입금지)
- 현장 내 가설도로에는 모래함, 염화칼슘 등 비치하고 근로자 주 통행로와 구별되도록 한다.
- 폭설로 인한 하중증가로 무너질 위험이 있는 곳을 사전에 파악하여 쌓인 눈을 제거하고, 하부에 근로자의 통행을 금지한다.
- 근로자에게 두꺼운 옷이나 장갑 등 방한용 피복을 지급
41번
◈ 화면 상 (높은 지반에 드럼통 3개중 1개가 굴러 떨어지고 있음) 중량물의 적재 시 유동과 붕괴 방지를 위해서 준수할 사항 2가지 쓰시오
[제386조 경사면 중량물 취급]
- 구름멈춤대, 쐐기등을 이용하여 중량물의 동요나 이동을 조절할 것
- 중량물이 구를 위험이 있는 방향 앞의 일정거리 이내로는 근로자의 출입을 제한 할 것. 다만, 중량물을 보관하거나 작업 중인 장소가 경사면인 경우에는 경사면 아래로는 근로자의 출입을 제한해야한다.
