인간공학기사 필답 계산형(1번 ~ 70번) 해설 페이지
1번
☆☆☆☆☆☆☆
RWL(권장무게한계)가 8kg, 포장박스 무게 15kg일 때 LI지수 구하고, 작업조건 평가하시오.
→ 1보다 크니 작업 재설계 실시
2번
☆☆

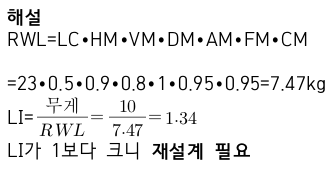

다음 값으로 RWL/LI/조치수준을 구하시오.
RWL: 7.47kg LI: 1.34 조치수준: 재설계 필요
3번
☆☆

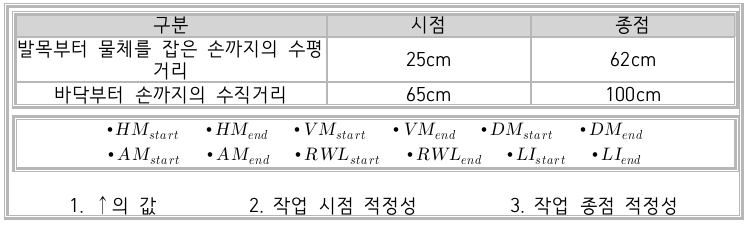

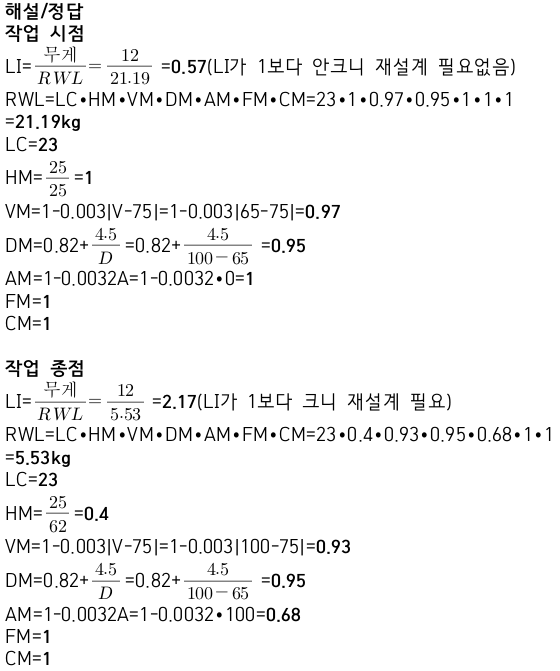

작업자가 12kg 물건을 정면에서 100도 벗어난 위치로 옮기고 있다. FM/CM은 1로 본다.
물음에 답하시오.
4번
☆☆☆

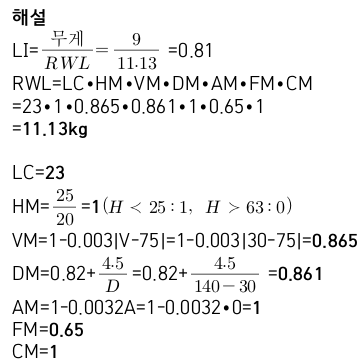

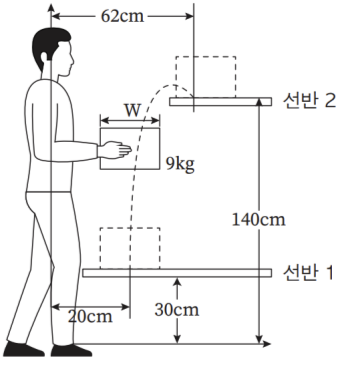

9kg 중량물 선반1에서 선반2로 하루 총 작업시간 3시간 동안 30분당 60번씩 들기작업하는
작업자에 대해 들기지침에 의해 분석한 결과는 다음과 같다. 빈도계수 0.65, 비틀림 없고,
박스 손잡이 커플링계수 1일 때 LI지수과 RWL를 구하시오.
LI=0.81 RWL=11.13kg
5번
☆☆

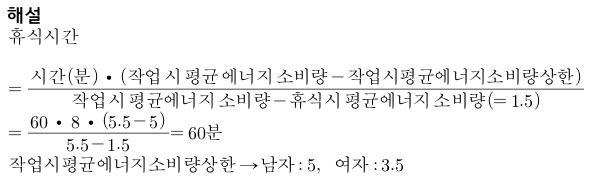

남자가 8시간 작업 결과 산소소비량 1.1L/min 권장에너지소비량 5kcal/min(여자는 3.5)일 때 휴식시간(분)을 구하시오.
휴식시간: 60분
6번
☆☆☆

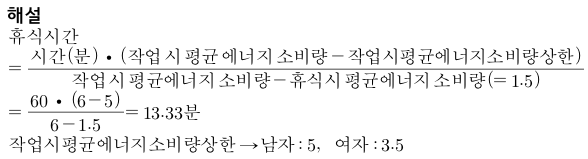

평균작업에너지 값 6kcal/min, 기초대사 포함한 작업에 대한 평균에너지 값 5kcal/min일 때 60분간 총 작업시간 내 포함되어야 하는 휴식시간(분)을 구하시오.
휴식시간: 13.33분
7번
☆☆☆☆

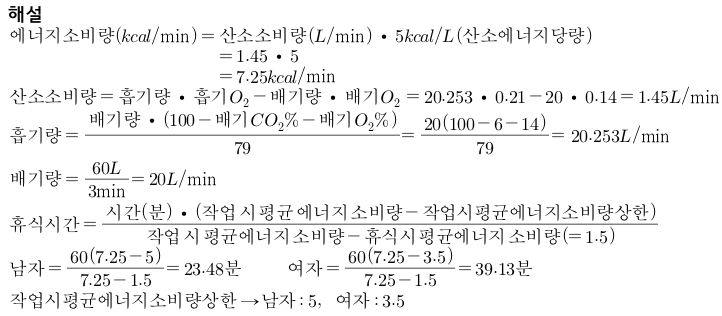

특정작업에 대한 60분 작업 중 3분간의 산소소비량 측정 결과 60L의 배기량에 산소가 14% 이산화탄소 6%로 분석됐다. 산소소비량(L/min)과 에너지소비량(kcal/min)과 남자, 여자 휴식시간(분)을 구하시오.(공기 중 산소 21%, 질소 79%)
산소소비량: 1.45L/min 에너지소비량: 7.25kcal/min
남자 휴식시간: 23.48분 여자 휴식시간: 39.13분
8번
☆☆☆

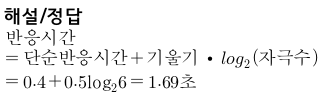

단순반응시간 0.4초, 1bit증가당 0.5초의 기울기, 자극수 6개일 때 반응시간(초)을구하시오.
9번
☆
A~Z까지 무작위로 선택 시 정보량(bit)을 구하시오.
정보량: 4.7bit
10번
☆
동전을 던질 때 앞면 나올 확률이 0.8, 뒷면 나올 확률이 0.2일 때 총정보량(bit) 구하시오.
0.72bit
11번
☆☆
동전 3번 던졌을 때 뒷면이 2번 나오는 경우 정보량(bit)을 구하시오.
정보량: 1.13bit
12번
☆☆☆

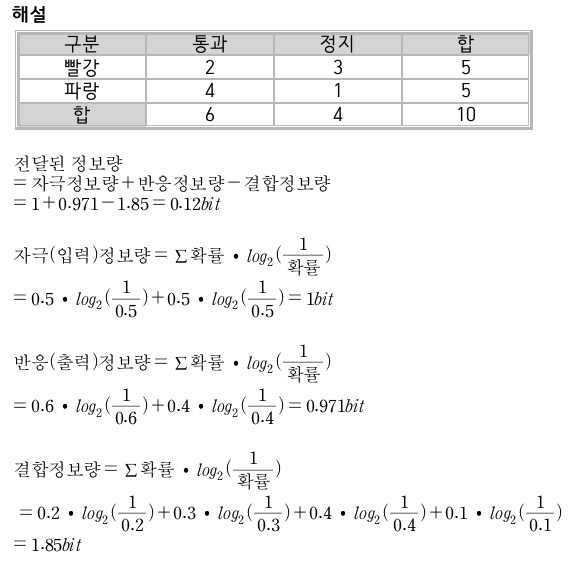

전달정보량과 결합정보량을 구하시오.(단위 bit)
전달정보량: 0.12bit 결합정보량: 1.85bit
13번
☆☆

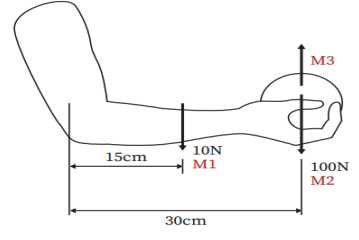

작업자가 한 손을 이용해 무게 100N인 작업물을 들고 있다. 물체의 쥔 손에서 팔꿈치까지
거리는 30cm이고, 손과 아래팔 무게는 10N이며 손과 아래팔 무게중심은 팔꿈치로부터 15cm에 위치해 있다. 팔꿈치에 작용하는 모멘트(Nm)를 구하시오.
팔꿈치에 작용하는 모멘트: 31.5Nm
해설
100N∙0.3m+10N∙0.15m=31.5Nm
14번
☆

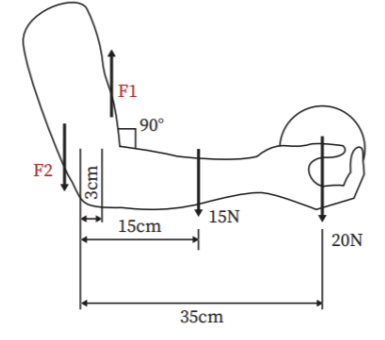

윗팔에 작용하는 힘(F1)과 팔꿈치에서의 관절 반작용력(F2)값을 구하시오.
F1=308.33N F2=273.33N
해설
모멘트 평형=-0.03m•F1+0.15m•15N+0.35m•20N=0 → F1=308.33N
힘의 평형: F1=F2+15N+20N → F2=308.33N-35N=273.33N
15번
☆

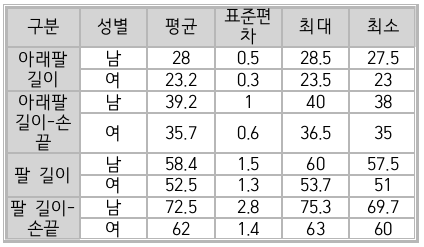

다음 표를 보고 정상작업영역과 최대작업영역을 구하시오.
정상작업영역=여성 아래팔 길이-손끝 최소=35cm
최대작업영역=여성 팔 길이-손끝 최소=60cm
16번
☆ 22.3

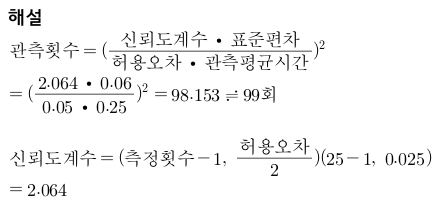

요소작업 25번 측정 결과 관측평균시간 0.25분, 표준편차 0.06분이다, 신뢰도 95%, 허용오
차 ±5%를 만족시키는 관측횟수를 구하시오.
t(24, 0.025)=2.064 t(25, 0.025)=2.06 t(24. 0.05)=1.711 t(25, 0.05)=1.708
관측횟수: 99회
17번
☆
다음 물음에 답하시오.
1. %tile 인체치수 구하는 식
2. A집단 평균 신장 170cm 표준편차 5일 때 신장의 95%tile을 구하시오.(Z0.95=1.645)
1. %tile=평균±표준편차∙%tile계수
2. X%tile=평균신장+표준편차∙Zx =170+5•1.645=178.23cm
18번
☆☆

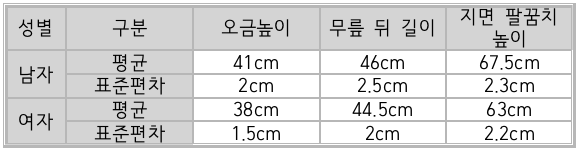

조절식 의자 설계 필요한 인체측정지수이다,
좌판높이와 좌판깊이의 기준치수 구하시오,(정규분포따르고 Z0.95=1.645 Z0.99=2.326)
좌판높이=35.53~44.29cm 좌판깊이=41.21cm
해설
좌판높이=조절식 설계=5%여자(오금높이)~95%남자(오금높이)=35.53~44.29cm
5% 여자=여자 평균 오금높이-여자 표준편차 오금높이∙=38-1.5∙1.645=35.53cm
95% 남자=남자 평균 오금높이+남자 표준편차 오금높이•=41+2∙1.645=44.29cm
좌판깊이=최소치 설계=5% 여자(무릎 뒤 길이)=41.21cm
여자 평균 무릎 뒤 길이-여자 표준편차 무릎 뒤 길이•=44.5-2•1.645=41.21cm
19번
☆
남성 90% 설계 시 민원 발생해 여성 5%에서 남성 95%로 재설계하려 한다. 남성과 여성의 평균치와 조절범위를 구하시오.(Z0.9=1.28, Z0.95=1.645)
여자 평균치: 349.52mm 남자 평균치: 384.4mm 조절범위: 323.2~417.3mm
해설
여자 평균치
90%tile=평균+표준편차∙Z0.9 → 평균=90%tile-표준편차∙Z0.9=370-16∙1.28=349.52mm
남자 평균치
90%tile=평균+표준편차∙Z0.9 → 평균=90%tile-표준편차∙Z0.9=410-20∙1.28=384.4mm
조절범위(여자5%tile~남자95%tile)
여자 5%tile=평균-표준편차∙Z0.95=349.52-16∙1.645=323.2mm
남자 95%tile=평균+표준편차∙Z0.95=384.4+20∙1.645=417.3mm
20번
☆
사다리 한계중량 설계가 아래와 같을 때 물음에 답하시오.(Z0.01=2.326, Z0.05=1.645)
1. 한계중량 설계 시 적용해야 할 응용원칙과 그 이유
2. 응용한 설계원칙에 따라 사다리 한계중량을 계산하시오.
1. 극단치 설계(최대치)이고, 한계중량 설계 시 중량의 최대치 99%tile 값 이용해 설계하면
그 이하 모든 중량을 수용할 수 있기 때문
2. 99%tile 값=평균+표준편차• Z0.01=70.1+9•2.326=91.03kg
21번
☆
앉은 오금높이 데이터이다. 90%tile 값을 수용할 수 있는 조절식 의자 높이범위를 구하시오.(신발 두께: 3cm, 여유: 1cm)
28.5~49cm
해설
조절식 설계=5%~95%=28.5~49cm
X%tile=X%tile실제치수+신발 두께+여유 두께
5%tile=24.5+3+1=28.5cm
95%tile=45+3+1=49cm
22번
☆☆☆
오금 높이에 따른 의자 높이를 조절식 설계로 구하시오.(Z0.95=1.645, 신발 두께: 2cm,
여유: 1cm)
조절식 설계: 363.75~452.9mm
해설
조절식 설계=5%여자~95%남자=363.75~452.9mm
5%여자=여자 평균 오금높이-여자 표준편차 오금높이• Z0.95 +신발 두께+여유
=365-19∙1.645+20+10=363.75mm
95%남자=남자 평균 오금높이+남자 표준편차 오금높이• Z0.95 +신발 두께+여유
=390+20∙1.645+20+10=452.9mm
23번
☆☆☆☆
평균 눈높이 160cm 표준편차 5일 때 눈높이 5%tile 구하시오.(정규분포 따르며 Z0.9=1.28 Z0.95=1.65, Z0.99=2.32)
5%tile: 151.75cm
해설
5%tile=평균-표준편차•Z0.95=160-5•1.65=151.75cm
24번
☆☆ 18.3/23.3
평균신장 170cm 표준편차 5cm일 때 신장 95%tile/50%tile/5%tile를 구하시오.
(정규분포 따르고 Z0.05=-1.645, Z0.95=1.645)
95%tile: 178.23cm 50%tile: 평균=170cm 5%tile: 161.78cm
해설
95%tile: 평균+표준편차∙Z0.95=170+5∙1.645=178.23cm
50%tile: 평균=170cm
5%tile: 평균-표준편차∙Z0.95=170-5∙1.645=161.78cm
25번
☆☆☆
웨버비 이면 총 길이 30cm인 경우 직선상에 어느 정도 길이에서 감지 가능한지 구하시오.
0.5cm
해설
26번
☆☆☆☆☆☆☆☆☆

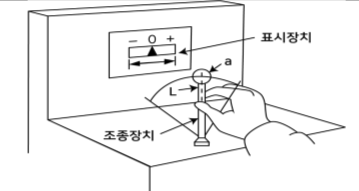

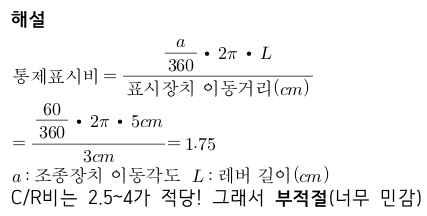

조종장치 손잡이 길이 5cm, 60도 이동 시 표시장치에서 3cm 이동했다. C/R비와 적합성을 판단하시오.
C/R비: 1.75 적합성: 부적절
27번
☆☆☆☆

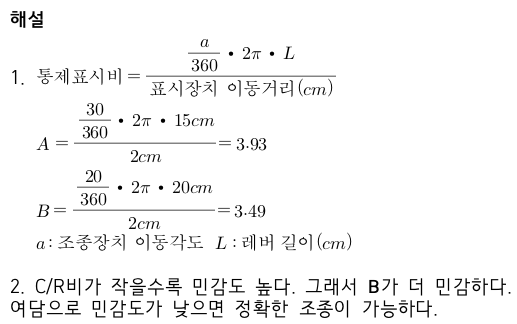

물음에 답하시오.
A: 반지름: 15cm 움직인 각도: 30도 표시장치 이동거리: 2cm
B: 반지름: 20cm 움직인 각도: 20도 표시장치 이동거리: 2cm
1. A와 B의 C/R비
2. 더 민감한 것
1. A: 3.93 B: 3.49 2. B
28번
☆☆☆☆☆
시거리 71cm 단위눈금 1.3cm이면 시거리 100cm일 때 단위눈금을 구하시오.
단위눈금: 1.83cm
해설
71 : 1.3=100 : X → X= =1.83cm
29번
☆☆☆
71cm 기준 정상조명에서의 눈금식별 길이는 1.5mm이고, 낮은 조명에서의 눈금식별 길이는 1.8mm이다, 낮은 조명 시 5m 거리의 눈금 식별 길이(mm)를 구하시오.
눈금 식별 길이: 12.68mm
해설
시거리 : 눈금식별 길이=71cm : 1.8mm=500cm : Xmm
→ 1.8∙500=71∙X → X= =12.68mm
30번
☆☆
5m 거리에서 볼 수 있는 낮은 조명에서 아날로그 시계 눈금 최소간격(mm)을 구하시오.
12.68mm
해설
시거리 : 눈금식별 길이=71cm : 1.8mm=500cm : Xmm
→ 1.8∙500=71∙X → X= =12.68mm
※문제에 없다면 시거리 71cm, 눈금식별 길이 1.8mm이다.
31번
☆☆☆

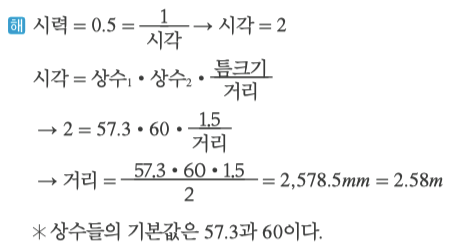

시력 0.5일 때 링스톤 1.5mm를 식별할 수 있는 거리(m) 구하시오.
거리: 2.58m
32번
☆

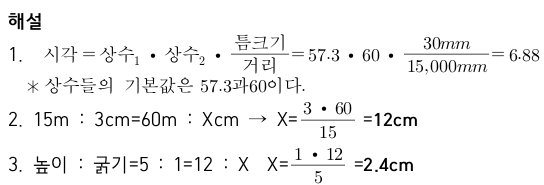

도로 표지판 글자 크기가 15m에서 높이 3cm인 글자가 있다. 문자의 높이:굵기=5:1이다.
1. 15m에서 글자 볼 때 시각
2. 60m에서 글자 볼 때 문자 높이
3. 글자 굵기
1. 6.88 2. 12cm 3. 2.4cm
33번
☆☆☆

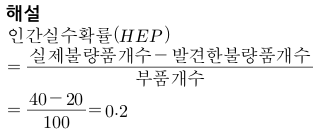

작업자가 100개의 부품을 육안 검사하여 20개의 불량품을 발견하였다. 실제 불량품이 40개라면 인간에러(human error) 확률은 약 얼마인지 구하시오.
0.2
34번
☆☆
비행기 왼쪽 엔진 신뢰도 0.8, 오른쪽 엔진 신뢰도 0.9일 때 다음 신뢰도를 구하시오.
1. 한쪽만 고장나도 추락
2. 양쪽 다 고장나야 추락
1. 0.72 2. 0.98
해설
1. 0.8∙0.9=0.72 2. 1-(1-0.8)(1-0.9)=0.98
35번
☆☆
작업자 2명의 각 신뢰도가 0.8일 때 동시 작업 시 신뢰도를 구하시오.
0.96
해설
1-(1-0.8)(1-0.8)=0.96
36번
☆☆☆
작업자 오류발생률 15%, 기계 자체 오동작 확률 10%, 인터록 기능 오작동 확률 5%일 때 전체 시스템 신뢰도(%)를 구하시오.
전체 시스템 신뢰도: 84.58%
해설
신뢰도=0.85∙(1-(1-0.9)(1-0.95))=0.84575=84.58%
작업자 신뢰율=1-0.15=0.85
기계 신뢰율=1-0.1=0.9
인터록 신뢰율=1-0.05=0.95
37번
☆☆

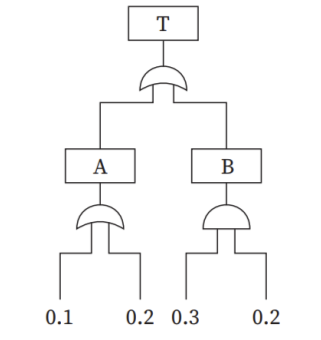

고장률이 다음과 같을 때 신뢰도를 구하시오.
신뢰도: 0.68
해설
신뢰도=1-T=1-0.323=0.68
T=1-(1-A)(1-B)=1-(1-0.28)(1-0.06)=0.323
A=1-(1-0.1)(1-0.2)=0.28
B=0.3∙0.2=0.06
38번
☆

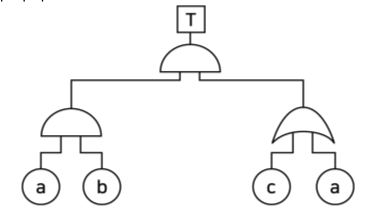

다음 FTA 그림에서 a, b, c의 부품고장률이 각각 0.01일 때, 최소 컷셋(minimal cut sets)과 신뢰도(%)를 구하시오.
최소컷셋: (a,b) 신뢰도: 99.99%
해설
(a∙b)(c+a)=(a,b,c), (a,b) → 최소컷셋: (a,b)
신뢰도=1-0.01∙0.01=0.9999=99.99%
39번
☆☆

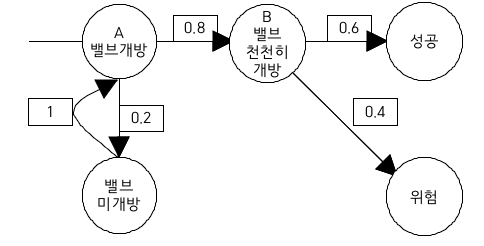

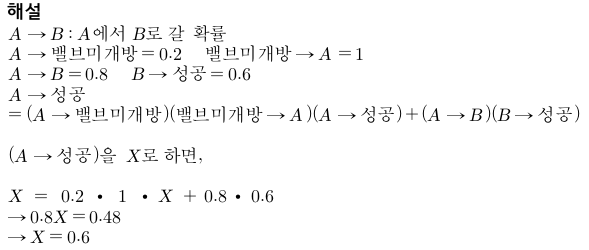

THERP 문제로 A와 B를 실시할 때 성공확률을 구하시오.
0.6
40번
☆
THERP 문제로 A와 B를 실시할 때 성공확률을 구하시오.
0.53
41번
☆
DT(Decision tree)에서 A/B/C/D 값과 4개 곱을 구하시오.(소수 넷째자리까지 구함)
A: 0.7 B: 0.6 C: 0.224 D: 0.056 A∙B∙C∙D: 0.0053
해설
A=1-0.3=0.7 B=1-0.4=0.6 C=0.7∙0.4∙0.8=0.224 D=0.7∙0.4∙0.2=0.056
→ A∙B∙C∙D=0.7∙0.6∙0.224∙0.056=0.0053
42번
☆☆☆

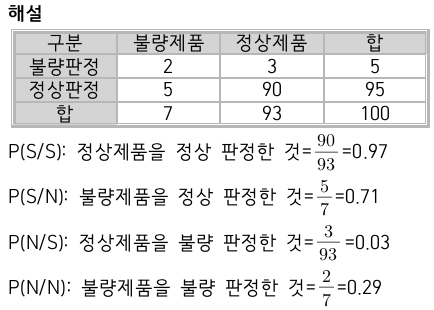

100개 제품 검사 과정에서 정상품을 정상 판정 내리는 것을 Hit라 할 때 각각 확률을 구하시오.
1. P(S/S) 2. P(S/N) 3. P(N/S) 4. P(N/N)
1. 0.97 2. 0.71 3. 0.03 4. 0.29
43번
☆☆

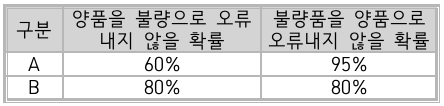

A, B 양품과 불량품을 선별하는 기대비용을 구하고 있다. 경제적인 대안을 고르시오.
∙양품을 불량으로 판별 시 비용: 60만원 ∙불량품을 양품으로 판별 시 비용: 10만원
B가 더 경제적
해설
기대비용=∑판별비용∙확률
A=60•(1-0.6)+10•(1-0.95)=24.5만원 B=60•(1-0.8)+10•(1-0.8)=14만원
B가 더 비용 안드니 더 경제적이다.
44번
☆☆☆
기계-작업 분석표이다. 작업자와 기계 유휴(명령 대기상태)가 발생되지 않는 이론적 기계 대수를 구하시오.
이론적 기계 대수: 2.57대
45번
☆☆☆☆

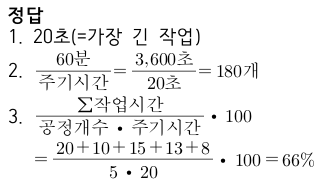

5개 공정이다. 물음에 답하시오.
1. 주기시간
2. 시간당 생산량
3. 공정(균형)효율
46번
☆
1개 제품 만드는 데 기계 장착시간 2분, 기계 자동 가공시간 4분일 때 2대 기계로 작업 시 작업주기시간과 시간당 생산량을 구하시오.
작업주기시간: 6분 시간당 생산량: 20개
해설
작업주기시간: 장착시간+가공시간=2+4=6분
시간당 생산량:
47번
☆☆

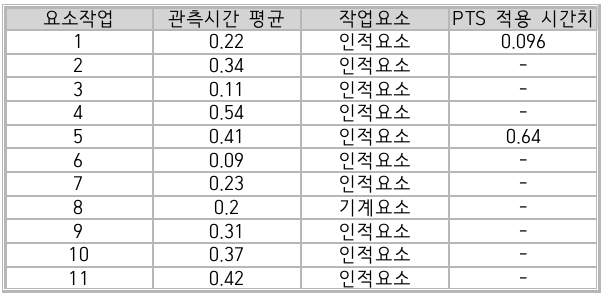

기계 1대의 11개 공정 소요시간이다. 주기시간/시간당 생산량/공정효율 구하시오.
주기시간: 3분 시간당 생산량: 20개 공정효율: 54.55%
48번
☆☆☆

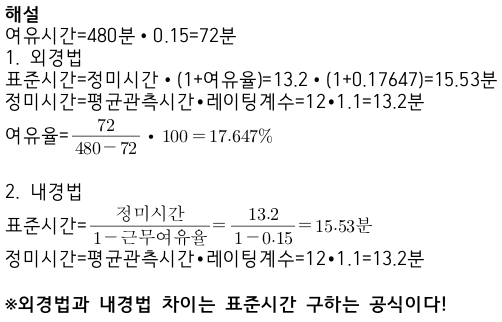

한 사이클 평균관측시간 12분, 레이팅 계수 110%, 근무시간에 대한 여유율 15%일 때 외경법/내경법 표준시간을 구하시오.
외경법: 15.53분 내경법: 15.53분
49번
☆☆
하루 8시간 작업, 관측평균시간 1.4분, 레이팅계수 105%, 외경법에 의한 PDF여유율 20%이다. 물음에 답하시오.
1. 정미시간(분)
2. 개당 여유시간(분)
3. 개당 표준시간(분)
4. 총 정미시간(분)
5. 총 여유시간(분)
1. 1.47분 2. 0.29분 3. 1.76분 4. 400.91분 5. 79.09분
해설
1. 정미시간(분)=관측평균시간(분)∙레이팅계수=1.4∙1.05=1.47분
2. 개당 여유시간(분)=정미시간(분)∙여유율=1.47∙0.2=0.29분
3. 개당 표준시간(분)=정미시간(분)∙(1+여유율)=1.47∙(1+0.2)=1.76분
4. 총 정미시간(분)=작업시간(분)∙ =480∙(1.47/1.76)=400.91분
5. 총 여유시간(분)=작업시간(분)-총 정미시간(분)=480-400.91=79.09분
50번
☆
한 사이클 평균관측시간 10분, 레이팅 계수 120%, 외경법에 의한 여유율 15%일 때 표준시간과 정미시간을 구하시오.
표준시간: 13.8분 정미시간: 12분
해설
표준시간=정미시간∙(1+여유율)=12∙1.15=13.8분
정미시간=평균관측시간∙레이팅계수=10∙1.2=12분
51번
☆
평균관측시간 0.3분, 1차 평가에 의한 속도평가계수 110%, 2차 조정계수 50%일 때 정미시간(분)을 구하시오.
정미시간: 0.5분
해설
정미시간=평균관측시간•속도평가계수•(1+2차조정계수)=0.3•1.1•(1+0.5)=0.5분
52번
☆
시간연구에 의해 구해진 평균 관측시간이 0.8분일 때 정미시간(분)을 구하시오.(작업속도 평가는 Westinghouse 시스템법으로 한다.)
숙련도: -0.23 노력도: +0.05 작업조건: +0.1 작업일관성: +0.03
정미시간: 0.76분
해설
정미시간(분)=평균관측시간•(1+평가계수 합)=0.8•(1-0.23+0.05+0.1+0.03)=0.76분
53번
☆☆☆☆
요소작업 소요시간 10회 측정 결과 평균관측시간 2분, 표준편차 0.35분이다. 물음에 답하시오.
1. 레이팅계수 120%, 정미시간에 대한 PDF 여유율 30%일 때 표준시간과 8시간 근무 중 PDF여유시간을 구하시오. (외경법 이용)
2. 1.에서 여유율 30%를 근무시간에 대한 비율로 잘못 인식해 표준시간 계산 시, 기업과 근로자 중 어느 쪽이 불리한지 표준시간을 구해 판단하시오. (내경법 이용)
1. 110.77분 2. 기업
54번
☆☆

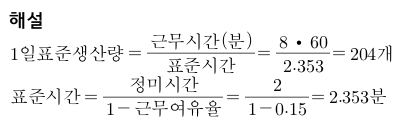

정미시간 2분, 1일 8시간 근무시간 근무여유율: 15%일 때 1일 표준 생산량(개)을 구하시오. (내경법 이용)
1일 표준 생산량: 204개
55번
☆

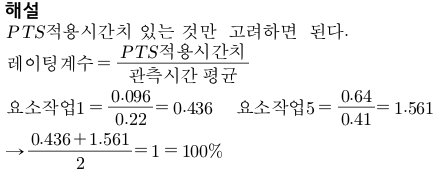

합성평가표이다. 레이팅계수(%)를 구하시오.
레이팅계수: 100%
56번
☆
정상시간 15분에서 실제작업시간이 10분일 때 레이팅계수(%)를 구하시오.
레이팅계수: 150%
해설
레이팅계수 = = = 1.5 = 150%
57번
☆☆☆
반사경 없이 모든 방향으로 빛을 발하는 점광원에서 3m 떨어진 곳 조도가 50lux라면 6m
떨어진 곳 조도(lux)를 구하고 보통작업에 적합한 조도인지 말하시오.
조도: 12.5lux 보통작업에 부적합
해설
사업주는 근로자가 상시 작업하는 장소의 작업면 조도(照度)를 다음 각 호의 기준에 맞도록 하여야 한다. 다만, 갱내(坑內) 작업장과 감광재료(感光材料)를 취급하는 작업장은 그러하지 아니하다.
1. 초정밀작업: 750럭스(lux) 이상
2. 정밀작업: 300럭스 이상
3. 보통작업: 150럭스 이상
4. 그 밖의 작업: 75럭스 이상
→ 보통작업에 부적합
58번
☆
점광원으로부터 0.3m 떨어진 구면에 비추는 광량이 5Lumen일 때, 조도(lux)를 구하시오.
조도: 55.56lux
59번
☆
조도가 400럭스인 위치에 놓인 흰색 종이 위에 짙은 회색의 글자가 씌어져 있다. 종이의 반사율 80%이고, 글자의 반사율은 40%라 할 때 종이와 글자의 대비(%)를 구하시오.
50%
60번
☆

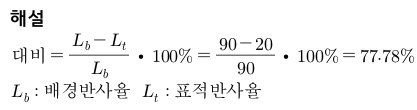

배경 광도 90, 과녁 광도 20일 때 대비(%)를 구하시오.
대비: 77.78
61번
☆☆

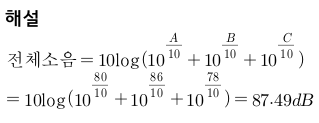

작업장의 설비 3대에서 각각 80dB, 86dB, 78dB의 소음이 발생되고 있을 때 작업장의 음압 수준(dB)을 구하시오.
음압 수준: 87.49dB
62번
☆☆
자동차로부터 20m 떨어진 장소에서 음압수준이 100dB이라면 200m에서 음압(dB)을 구하시오.
음압: 80dB
63번
☆
Phon과 Sone을 정의하고. 1,000Hz, 90dB의 Phon과 Sone을 구하시오.
Phon: 특정음과 같은 음으로 들리는 1,000Hz 순음의 음압수준
Sone: 기준음의 몇 배인가를 나타내는 것
64번
☆

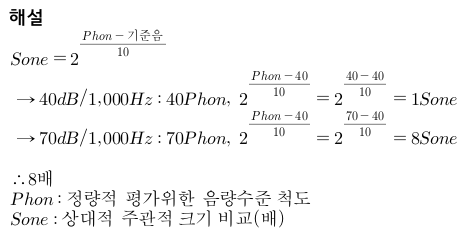

40dB/1,000Hz의 음과 70dB/1,000Hz의 음 상대적 주관적 크기를 비교하시오.
8배
65번
☆☆☆☆ 12.1/17.3/20.3/23.2
8시간 작업동안 발생한 소음이다. TWA와 소음노출지수(적합성 여부)를 구하시오.
90dB: 5시간
95dB: 4시간
100dB: 2시간
TWA: 96.96dB 소음노출지수: 262.5%, 부적합
66번
☆
프레스 작업장에서 8시간 동안 100dB 소음에 노출되고 있으며 조도 100lux인 작업장에서 작업하고 있다. 물음에 답하시오.
1. 초정밀작업 시 조도수준
2. 해당 소음에 대한 허용노출시간
3. 해당 시간에 대한 허용 소음
4. 프레스 방호장치 4가지
1. 750lux 이상
2. 2시간
3. 90dB
4. 가드식/수인식/광전자식/손쳐내기식
67번
☆☆

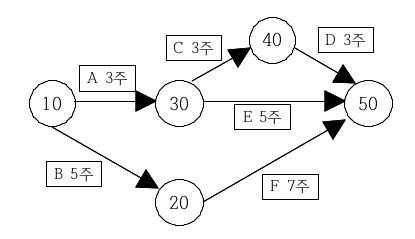

PERT차트이다. 주경로와 주공정시간 구하시오.
주경로: 10-20-50 주공정시간: 12주
해설
단순히 주경로나 주공정시간이나 가장 긴 것 찾으면 된다!
10-30-40-50: 3+3+3=9주
10-30-50: 3+5=8주
10-20-50: 5+7=12주
→ 10-20-50 경로가 12주로 제일 길다.
68번
☆

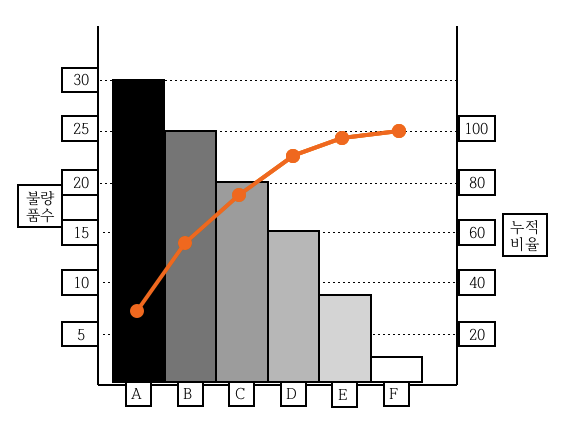

항목 A~F에 대한 불량품 수가 30/25/20/15/8/2일 때 파레토도를 그리시오.
해설/정답
파레토도 작성 주의사항
1. 왼쪽에 가장 큰 값을 둔다.
2. 누적 꺾은선 그래프를 작성한다.
69번
☆

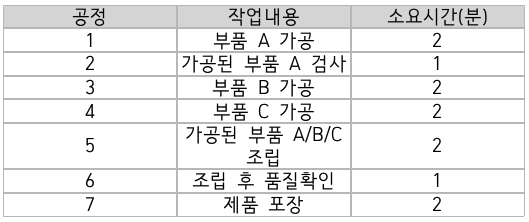

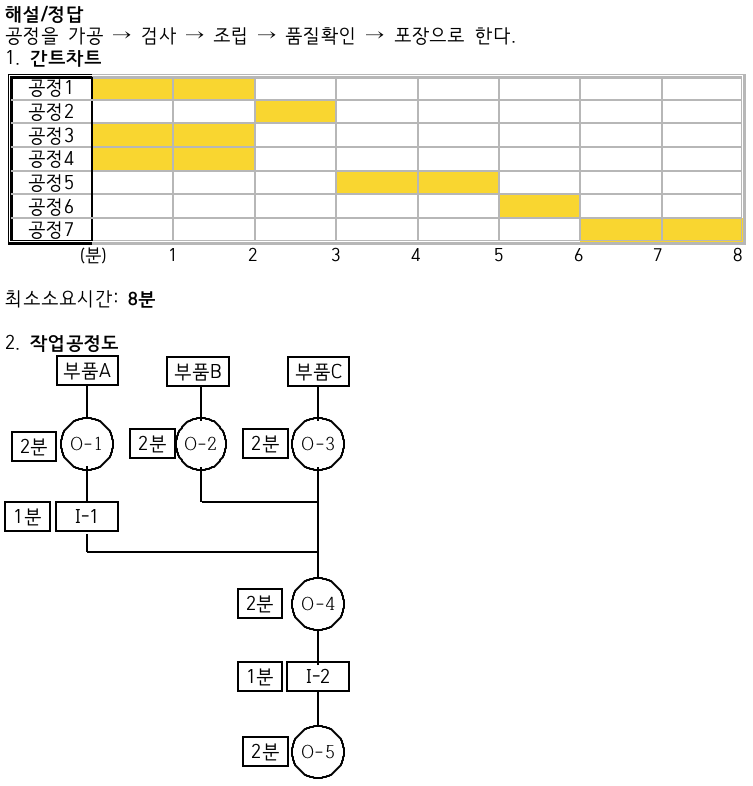

어느 공장 생산공정 간트차트와 작업내용, 소요시간 표이다. 물음에 답하시오.
1. 간트차트 그리고, 최소소요시간 구하시오.
2. 작업공정도 그리시오.
70번
☆
MTM(methods time measurement)에서 사용되는 단위인 1TMU(time measurement unit)는 몇 초인지 구하시오.
0.036초
