인간공학기사 실기 2020 1회 해설 페이지
1번
Barnes의 동작경제 원칙 중 작업역 배치에 관한 원직 5가지를 쓰시오. (5점)
- 모든 공구와 재료는 일정한 위치에 정돈되어야 한다.
- 채광 및 조명장치를 잘 하여야 한다.
- 공구와 재료는 작업이 용이하도록 작업자의 주위에 있어야 한다.
- 가능하면 낙하시키는 방법을 이용하여야 한다.
- 의자와 작업대의 모양과 높이는 각 작업자에게 알맞도록 설계되어야 한다.
- 작업자가 좋은 자세를 취할 수 있는 모양, 높이의 의자를 지급해야 한다.
- 공구 및 재료는 동작에 가장 편리한 순서로 배치하여야 한다.
2번
양립성의 종류 3가지와 각 종류에 대한 예시를 한 가지씩 쓰시오. (6점)
- 개념양립성 : 정수기의 빨간 버튼은 온수, 파란 버튼은 냉수
- 공간양립성 : 장비의 오른쪽 버튼을 누르면 오른쪽 장치가 작동하고 왼쪽 버튼을 누르면 왼쪽 장치가 작동함.
- 운동양립성 : 자동차의 핸들을 오른쪽으로 꺾으면 우측으로 이동하고 왼쪽으로 꺾으면 좌측으로 이동함.
3번

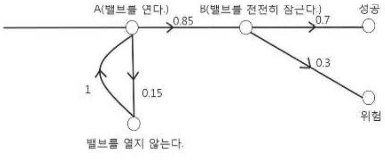

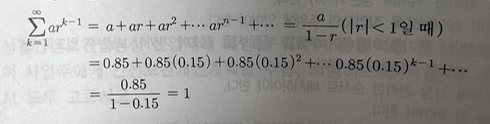

다음은 THERP에 대한 문제이다. A(밸브를 연다)와 B(밸브를 천천히 잠근다)를 실시할 때 성공할 확를은 얼마인가? (6점)
0.85/(1-0.15)*0.7=0.7
성공할 확률: 70%
4번
점멸융합주파수(CFF)에 대하여 설명하시오. (4점)
- 빛을 일정한 속도로 점멸시키면 깜박거려 보이나 점멸의 속도를 빨리하면 깜박임이 없고 융합되어 연속된 광으로 보일때의 점멸주파수 이다. 점멸융합주파수는 피곤함에 따라 빈도가 감소하기 때문에 중추신경계의 피로, 즉 정신피로의 척도로 사용될 수 있다.
5번
빈손이둥, 쥐기, 바로놓기, 검사, 선택의 서블릭 기호를 쓰시오. (5점)
- 빈손이동 : TE
- 쥐기 : G
- 바로놓기 : P
- 검사 : I
- 선택 : St
6번
71cm 기준일 때, 정상조명에서의 눈금식별 길이는 1.3mm 이고 낮은 조명에서의 눈금 식별 길이는 1.8mm 이다. 낮은 조명 시 5m 거리의 눈금 식별 길이를 구하시오.(단, 소수점 셋째 자리까지 쓰시오.) (6점)
정답 : 12.676mm
풀이 =
0.71m : 1.8mm = 5m :x
x = 1.8*5000 / 710 = 12.676
7번
다음의 설계원칙을 설명하시오. (6점)
(1) Fool-proof :
(2) Fail-safe :
(3) Tamper-proof :
(1) Fool-proof : 인간의 실수가 있어도 안전사고가 발생하지 않도록 2중 3중으로 통제를 가하는 것
(2) Fail-safe : 기계의 고장이 있어도 안전사고가 발생하지 않도록 2중 3중으로 통제를 가하는 것
(3) Tamper-proof : 사용자 또는 조작자가 임의로 장비의 안전장치를 제거할 경우 장비가 작동되지 않도록 하는 안전설계원칙
8번

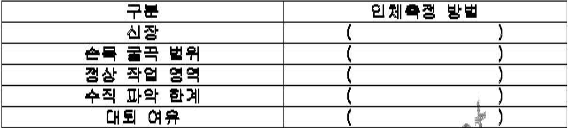

인체측정의 방법 중 구조적/기능적 인체치수를 구분하여 표의 빈칸을
알맞게 채우시오, (5점)
신장 - 구조적 인체치수
손목 굴곡 범위 - 기능적 인체치수
정상 작업 영역 - 기능적 인체치수
수직 파악 한계 - 구조적 인체치수
대퇴 여유 - 구조적 인체치수
9번
NIOSH Lifting Equation의 들기계수 6가지를 쓰시오. (6점)
- HM, VM, DM, AM, FM, CM
10번
다음 보기의 예를 보고 답하시오, (6점)
(1) 잡음을 신호로 판정 :
(2) 신호를 잡음으로 판정 :
(3) 잡음을 잡음으로 판정 :
(1) 잡음을 신호로 판정 : False Alarm
(2) 신호를 잡음으로 판정 : Miss
(3) 잡음을 잡음으로 판정 : Correct Noise
11번
VDT 작업의 설계와 관련하여 다를 빈칸을 채우시오, (6점)
(1) 눈과 모니터와의 거리는 최소 ( )cm 이상이 확보되도록 한다.
(2) 팔꿈치의 내각은 ( )도 이상 되어야 한다.
(3) 무릎의 내각은 ( )도 전후가 되도록 한다.
(1) 눈과 모니터와의 거리는 최소 ( 40 )cm 이상이 확보되도록 한다.
(2) 팔꿈치의 내각은 ( 90 )도 이상 되어야 한다.
(3) 무릎의 내각은 ( 90 )도 전후가 되도록 한다.
12번
근골격계질환 예방 · 관리교육에 대하여 사업주가 근로자에게 알려야 하는 사항 3가지를 쓰시오. (기타, 근골격계질환 예방에 관련된 사항은 제외한다.) (6점)
- 근골격계 부담작업에서의 유해요인
- 작업도구와 장비 등 작업시설의 올바른 사용방법
- 근골격계질환의 증상과 징후 식별방법 및 보고방법
- 근골격계질환 발생 시 대처요령
13번
수평면 작업영역에서 2가지 작업영역에 대해 설명하시오. (6점)
정상작업영역 : 상완을 자연스럽게 수직으로 늘어뜨린 채, 전완만으로 편하게 뻗어 파악할 수 있는 구역
최대작업영역 : 전완과 상완을 곧게 펴서 파악할 수 있는 구역
14번
근골격계부담작업에 대하여 다을 빈칸을 채우시오. (8점)
(1) 하루에 ( )시간 이상 집중적으로 자료입력 등을 위해 키보드 또는 마우스를 조작하는 작업이다.
(2) 하루에 총 ( )시간 이상 목, 어깨, 팔꿈치, 손목 또는 손을 사용하여 같은 동작을 반복하는 작업이다.
(3) 하루 ( )회 이상 25kg 이상의 물체를 드는 작업이다.
(4) 하루 ( )회 이상 10kg 이상의 물체를 무릎 아래에서 들거나, 위에서 들거나 팔을 뻗은 상태에서 드는 작업이다.
(1) 하루에 ( 4 )시간 이상 집중적으로 자료입력 등을 위해 키보드 또는 마우스를 조작하는 작업이다.
(2) 하루에 총 ( 2 )시간 이상 목, 어깨, 팔꿈치, 손목 또는 손을 사용하여 같은 동작을 반복하는 작업이다.
(3) 하루 ( 10 )회 이상 25kg 이상의 물체를 드는 작업이다.
(4) 하루 ( 25 )회 이상 10kg 이상의 물체를 무릎 아래에서 들거나, 위에서 들거나 팔을 뻗은 상태에서 드는 작업이다.
15번

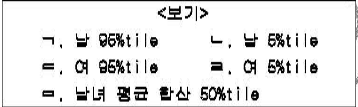

보기를 보고 알맞은 기호를 넣으시오. (5점)
(1) 조절치 : ( ) ~ ( )
(2) 최소극단치 : ( )
(3) 최대극단치 : ( )
(4) 평균치 : ( )
(1) 조절치 : ( ㄹ ) ~ ( ㄱ )
(2) 최소극단치 : ( ㄹ )
(3) 최대극단치 : ( ㄱ )
(4) 평균치 : ( ㅁ )
16번

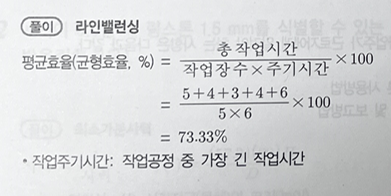

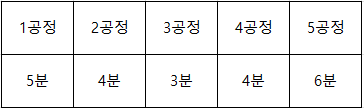

5개 공정에서 주기시간이 6분인 경우 평균효율을 구하시오. (6점)
17번
공정도(ASME)에서 사용되는 공정기호 중 '가공', '정체' ,‘저장’, '검사’ 외 나머지 공정을 쓰시오. (3점)
- 운반
18번
전력공급 차단을 대비하기 위해 Backup software가 존재한다. 전력공급사의 작업자 오류발생 확를이 10%, Backup software 오작동발생 확률이 10%, 전력공급 기계장치 자체의 오작동 확률이 5%일 때, 전체 시스템 신뢰도 R를 구하시오. (단, 소수점 넷째자리까지 쓰시오.) (6점)
정답 : 0.8955
풀이 =
0.9*{1-(1-0.9)*(1-0.95)} = 0.8955
