공조냉동기계산업기사 필답형 대비 해설 페이지

공조냉동기계산업기사 필답형 대비

    1

    공조냉동기계산업기사 필답형 대비

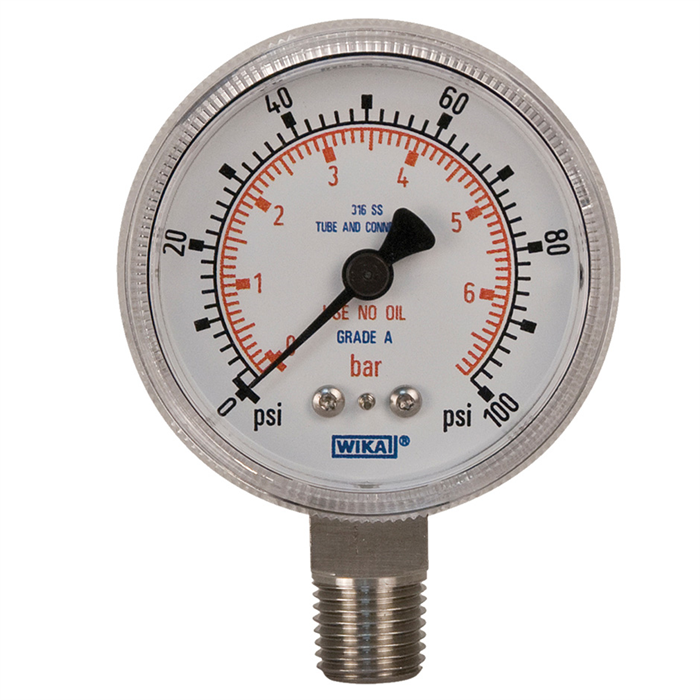

    압력계 명칭 , 특징을 서술하시오

    문제이미지
    Preview

    명칭: 부르동관 압력계

    특징: 측정할수있는 압력범위가 넓다

    2

    공조냉동기계산업기사 필답형 대비

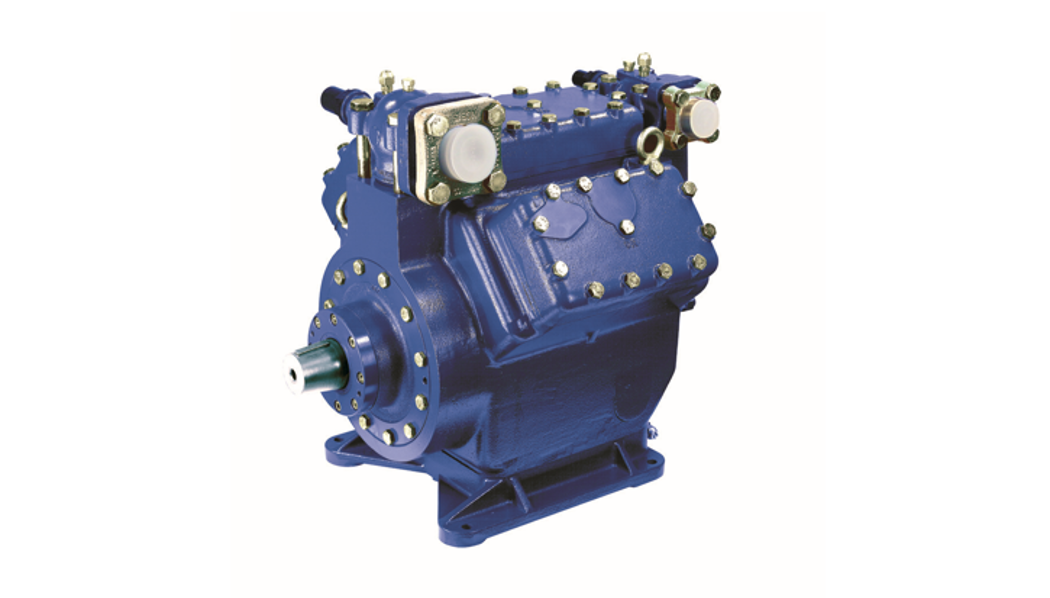

    압축기 명칭과 특징을 서술하시오

    문제이미지
    Preview

    명칭: 개방형 왕복동식 압축기

    특징: 압축기 회전수 조절이 용이하다

    3

    공조냉동기계산업기사 필답형 대비

    압축기 명칭과 특징을 서술하시오

    문제이미지
    Preview

    명칭: 회전식 압축기

    특징: 고속 회전에도 진동 및 소음이 적다

    원리) 로터가 실린더 내를 회전하면서 냉매가스를 압축하는 원리이다

    4

    공조냉동기계산업기사 필답형 대비

    압축기 명칭과 특징을 서술하시오

    문제이미지
    Preview

    명칭: 밀폐형 왕복동식 압축기

    특징: 과부하 운전이 가능하다

    5

    공조냉동기계산업기사 필답형 대비

    압축기 명칭과 특징을 서술하시오

    문제이미지
    Preview

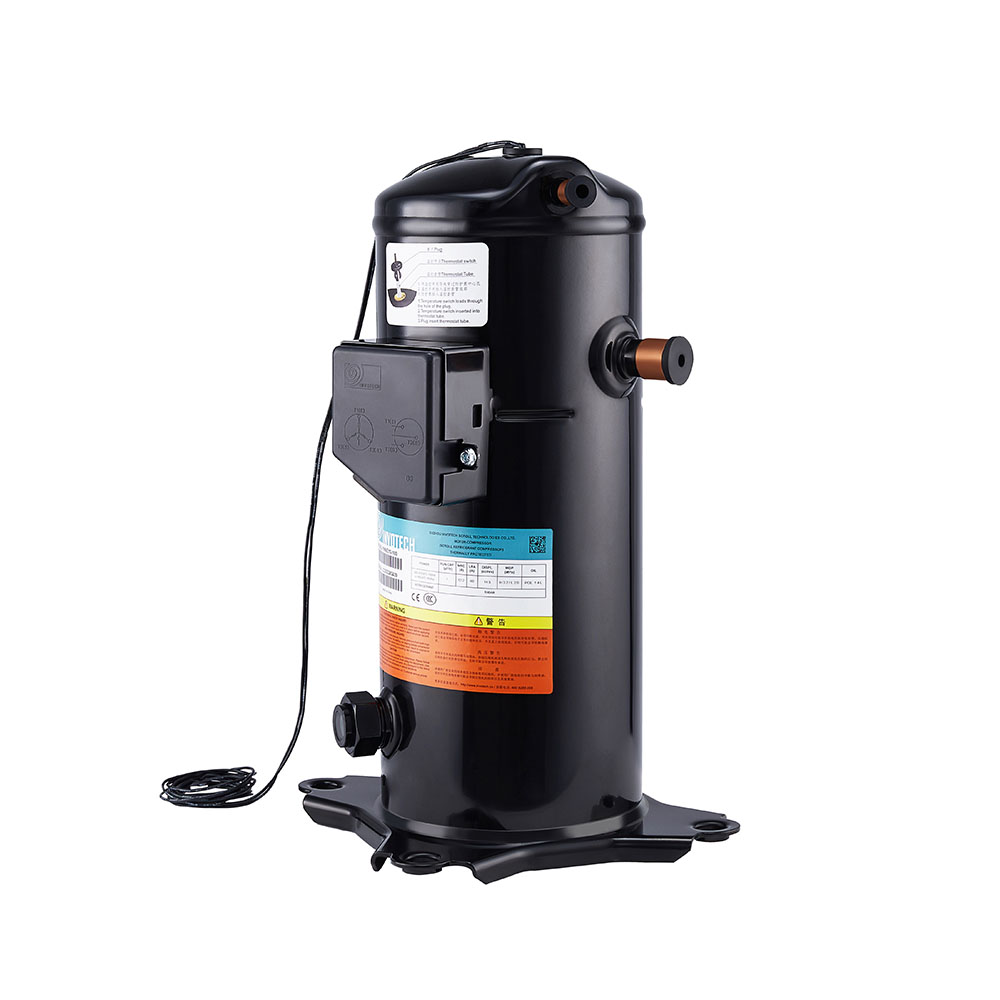

    명칭: 스크롤 압축기

    특징:부품수가 적고 고속회전에 적합하다

    원리)고정스크롤과 선회스크롤 사이에 형성된 압축공간이 점차 감소되어 냉매가스를 압축하는 원리이다

    6

    공조냉동기계산업기사 필답형 대비

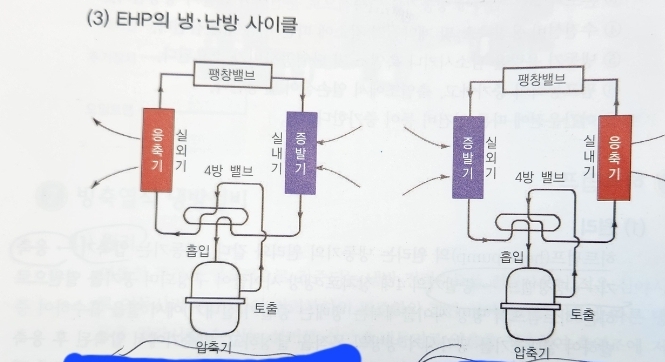

    EHP의 사이클이다 보기 중 어떤 사이클인지 그림을 보고 서술하시오

    문제이미지
    Preview

    왼쪽: 공기열원 히트펌프 냉방사이클

    오른쪽: 공기열원 히트펌프 난방사이클

    7

    공조냉동기계산업기사 필답형 대비

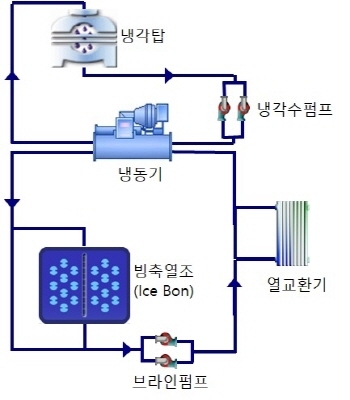

    보기를 보고 어떤 설비 명칭, 원리 특징을 서술하시오

    문제이미지
    Preview

    명칭: 빙축열식 냉방설비

    원리: 냉동기로 얼음을 제조해 축열조에 저장해놓았다가 필요시 부하 증가시 사용한다

    특징: 값싼 심야전력을 이용할수있다

    8

    공조냉동기계산업기사 필답형 대비

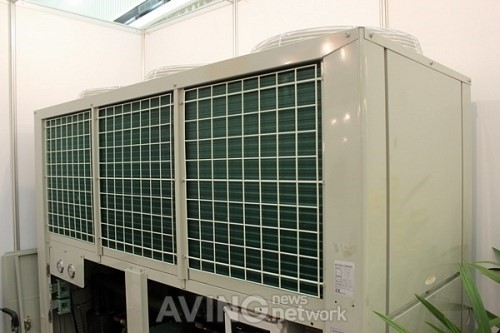

    다음 사진을보고 어떤 응축기인지 명칭이랑 특징을 서술하시오

    문제이미지
    Preview

    명칭: 공냉식 응축기

    특징: 크기가 크고 응축온도가 높다

    원리) 송풍기로 공기를 불어 응축시키는 원리이다

    9

    공조냉동기계산업기사 필답형 대비

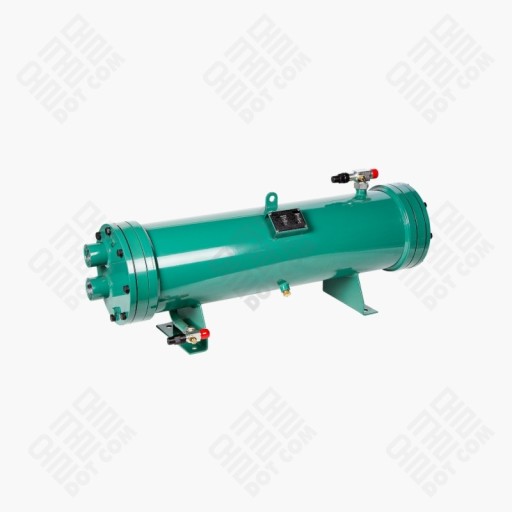

    다음 사진을 보고, 어떤 응축기인지 명칭이랑 특징을 적으시오

    문제이미지
    Preview

    명칭: 수냉식 응축기

    특징:냉각관 청소가 어렵다

    원리: 냉각탑으로부터 냉각수를 순환시켜 응축시키는 방법이다

    10

    공조냉동기계산업기사 필답형 대비

    압축기 명칭과 특징을 서술하시오

    문제이미지
    Preview

    명칭: 터보압축기

    특징: 저압냉매 취급이 용이하다

    원리) 고속으로 회전하는 임펠러의 원심력을 이용해 냉매가스 속도에너지를 압력으로 바꾸어 압축하는 형식이다

    11

    공조냉동기계산업기사 필답형 대비

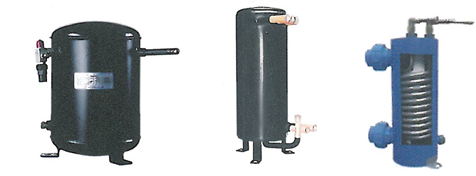

    원통 내에 나선 모양의 코일이 감겨져 있는 구조로 되어 있는 응축기이다 다음 사진을 보고 명칭이랑 특징을 서술하시오

    문제이미지
    Preview

    명칭:쉘앤 코일식 응축기

    특징: 냉각관 청소가어렵다

    12

    공조냉동기계산업기사 필답형 대비

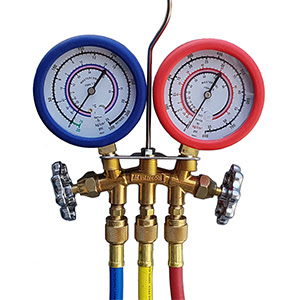

    다음 보여주는 기구의 명칭과 사용목적을 서술하시오

    문제이미지
    Preview

    명칭: 매니폴드 게이지

    사용목적: 냉매나 오일 충전 및 회수, 압력확인 진공작업 누설시 사용한다

    추가) 청색:저압 , 황색:냉매용기 , 적색: 고압연결

    13

    공조냉동기계산업기사 필답형 대비

    압축기 명칭과 특징을 서술하시오

    문제이미지
    Preview

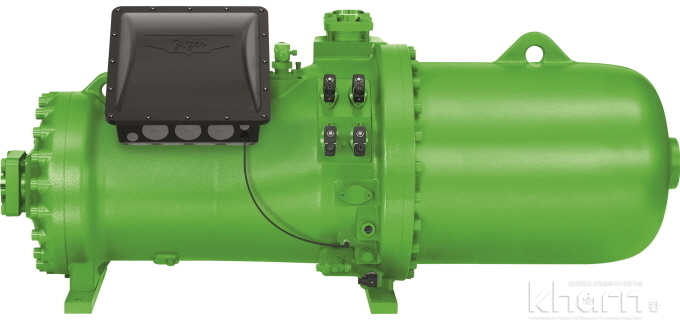

    명칭: 스크류 압축기

    특징: 부품수가 적어 고장률이 적다

    원리) 암나사와 수나사로된 두개의 로터가 맞물림에 의해 냉매가스를 흡입->압축->토출시킨다

    14

    공조냉동기계산업기사 필답형 대비

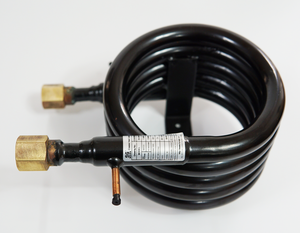

    다음 사진을 보고 어떤 응축기인지 명칭이랑 특징을 서술하시오

    문제이미지
    Preview

    명칭:2중관식 응축기

    특징: 고압에 잘견딘다

    15

    공조냉동기계산업기사 필답형 대비

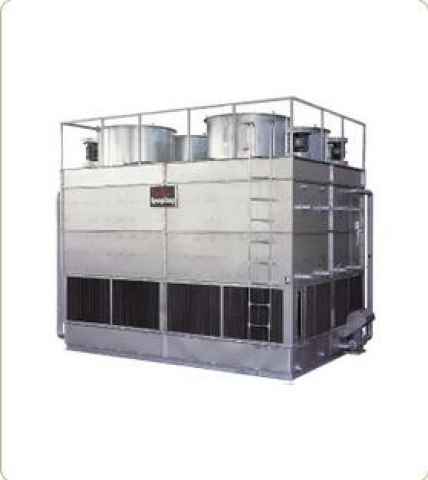

    어떤 응축기인지 명칭이랑 특징을 서술하시오

    문제이미지
    Preview

    명칭: 증발식 응축기

    특징: 외기 습구온도 영향을 많이받는다

    16

    공조냉동기계산업기사 필답형 대비

    다음 사진을 보고 어떤 팽창밸브인지 명칭이랑, 사용목적 , 원리를 서술하시오

    문제이미지
    Preview

    명칭:정압식 팽창밸브

    사용목적: 증발압력을 일정하게 유지하기 위해 사용한다

    원리: 증발압력이 상승하면 닫히고, 증발압력이 저하되면 열린다

    17

    공조냉동기계산업기사 필답형 대비

    다음 사진을 보고 명칭, 사용목적을 적으시오

    문제이미지
    Preview

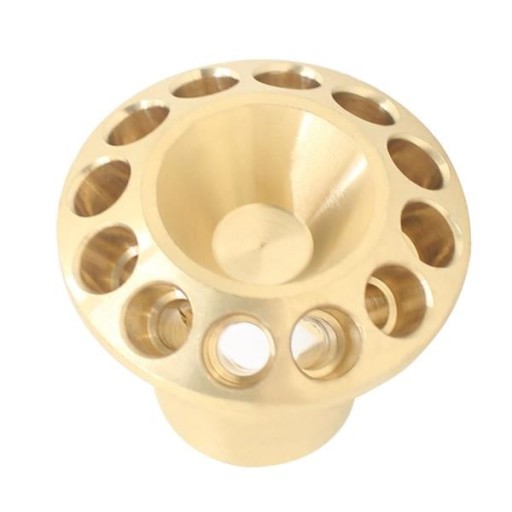

    명칭: 냉매분배기

    사용목적: 증발기의 입구에 설치하여 냉매공급을 균일하게 분배한다

    18

    공조냉동기계산업기사 필답형 대비

    다음 장치 명칭 원리 특징을 서술하시오

    문제이미지
    Preview

    명칭: 대향류형 냉각탑

    원리: 냉각수를 공기와 접촉시켜 물의 증발잠열을 이용해 냉각수 온도를 낮추는 장치

    특징: 물과 공기가 서로 반대방향으로 흘러 냉각효율이 높다

    19

    공조냉동기계산업기사 필답형 대비

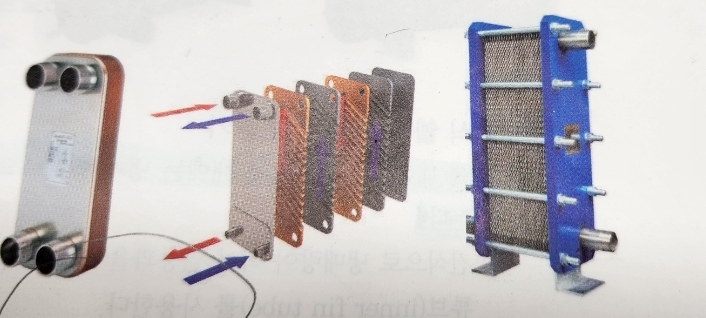

    다음 나와 있는 사진은 증발기 중 하나이다 명칭 특징을 서술하시오

    문제이미지
    Preview

    명칭: 플레이트형 증발기

    특징: 스테인리스 판 두장을 압접하여 그 사이에 통로를 만들어 냉매를 통과하도록 한 구조이다

    20

    공조냉동기계산업기사 필답형 대비

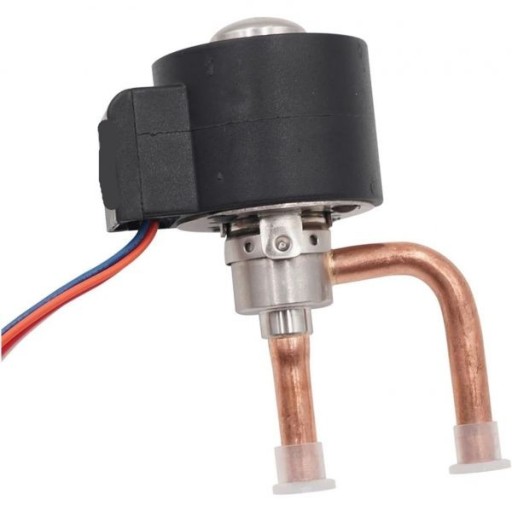

    다음 사진을 보고 어떤 기구인지 명칭, 사용목적을 서술하시오

    문제이미지
    Preview

    명칭:전자식 팽창밸브

    사용목적: 온도 센서에 의하여 증발기 출구 과열도를 측정하, 냉매량을 정밀하게 제어한다

    21

    공조냉동기계산업기사 필답형 대비

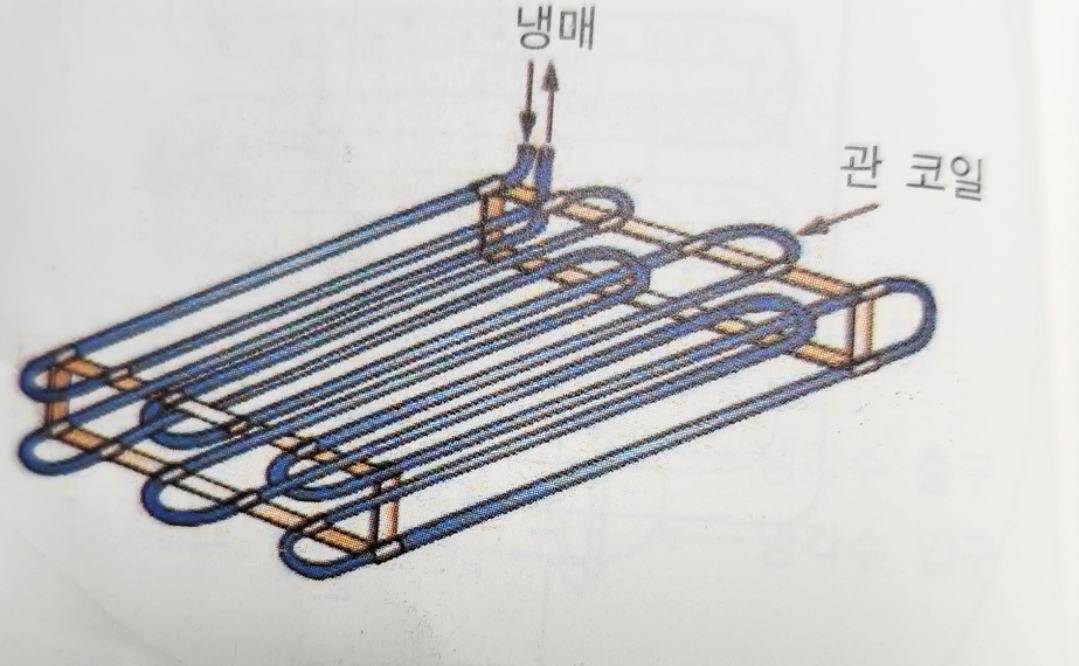

    다음 나와 있는 사진은 증발기 중 하나이다 ,명칭 특징을 서술하시오

    문제이미지
    Preview

    명칭: 관 코일식 증발기

    특징: 전열이 불량해 관이 길어져 압력강하가 크

    22

    공조냉동기계산업기사 필답형 대비

    다음 나와 있는 사진이 어떤 장치인지 사용목적을 서술하시오

    문제이미지
    Preview

    명칭: 사이트글라스(투시경)

    사용목적: 냉매 충전량의 적정여부를 확인하기 위해 응축기 팽창밸브 사이 설치한다


    건조시:녹색

    요주의:황록색

    다량혼힙: 황색

    23

    공조냉동기계산업기사 필답형 대비

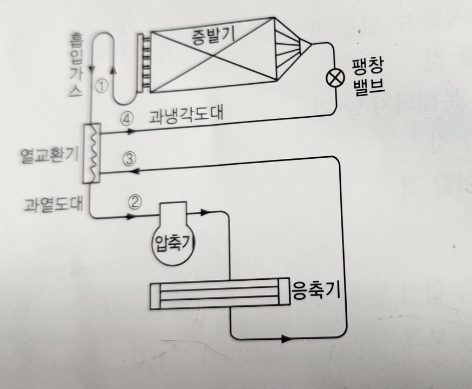

    다음 장치도를 보고 열교환기 명칭, 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 액가스 열교환기

    설치목적: 압축기 흡입가스를 과열시켜 압축기에서 액압축을 방지한다

    24

    공조냉동기계산업기사 필답형 대비

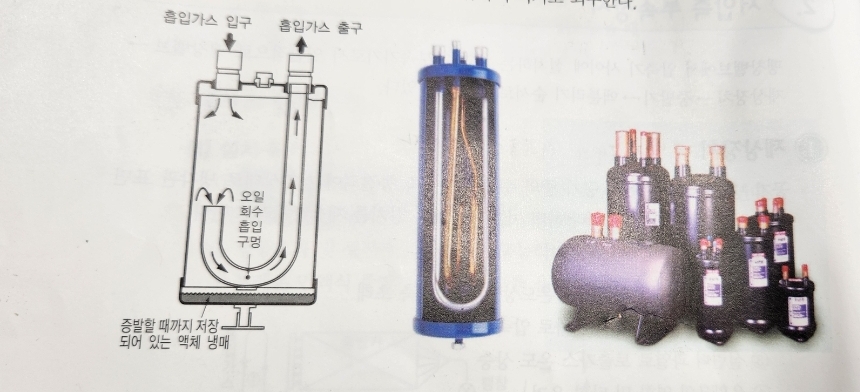

    다음 사진을 보고 어떤 장치인지 , 명칭 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 액분리기

    설치목적: 증발기와 압축기 사이에 설치하여 ,압축기로 액이 넘어가는 것을 방지하여 액압축을 방지한

    25

    공조냉동기계산업기사 필답형 대비

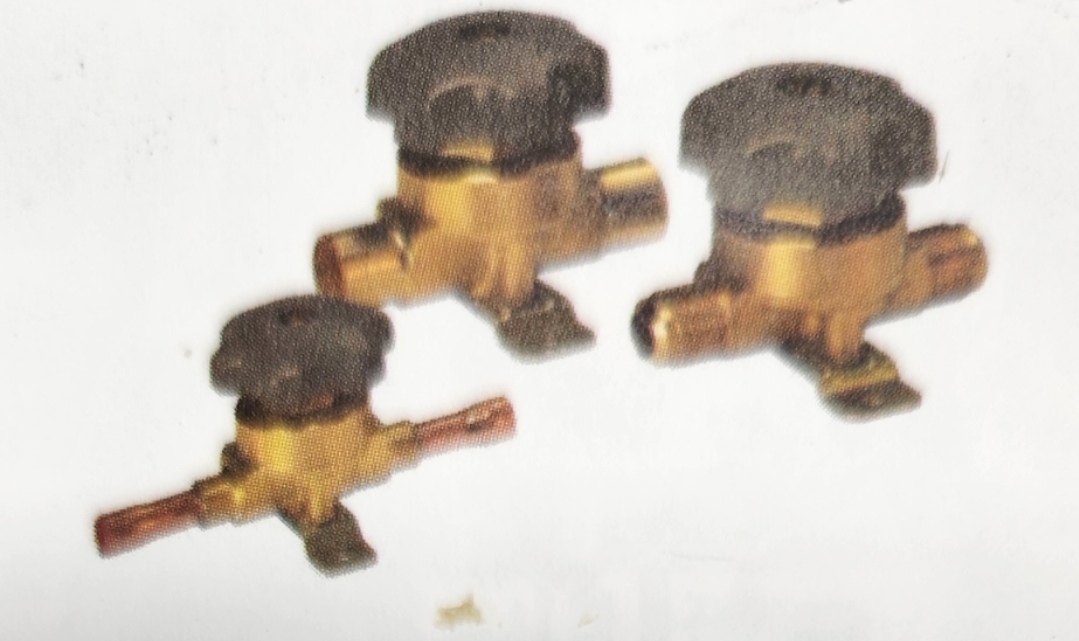

    다음 사진을 보고 어떤 장치인지 명칭 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 스톱 밸브

    설치목적: 액체 및 가스흐름을 열거나 차단할때 사용한다

    26

    공조냉동기계산업기사 필답형 대비

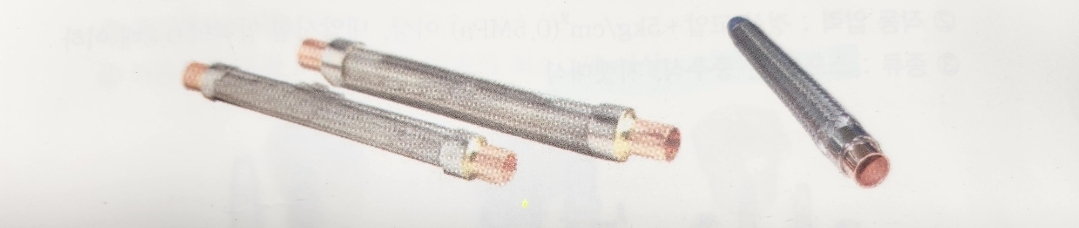

    다음 사진을 보고 어떤 장치인지 명칭 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 플렉시블관

    설치목적: 압축기에서 나온 진동이 덕트로 전달되지 않도록 진동을 흡수하는 배관 부속품이다

    27

    공조냉동기계산업기사 필답형 대비

    다음 사진을 보고 어떤 장치인지 명칭 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 로타록 밸브

    설치목적: 고압가스를 고압차단 스위치로 보내주는 용도이

    28

    공조냉동기계산업기사 필답형 대비

    안전 장치 중 하나이다 , 어떤 안전장치 인지랑 원리를 서술하시오

    문제이미지
    Preview

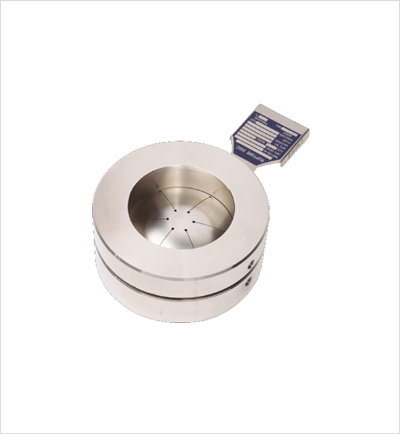

    명칭: 파열판

    원리: 압력용기나 냉매용기 상부측에 설치하여, 내부압력 상승시 스스로 파멸되어 고압에 의한 위해를 방지한

    29

    공조냉동기계산업기사 필답형 대비

    안전 장치 중 하나이다 , 어떤 안전장치 인지랑 원리를 서술하시오

    문제이미지
    Preview

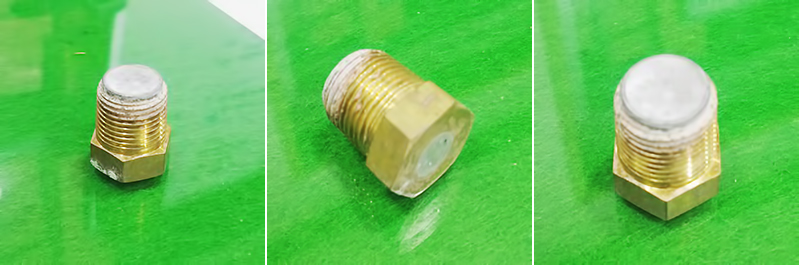

    명칭: 가용전

    원리: 열에 의해 합금이 녹아 가스를 외부로 방출한

    30

    공조냉동기계산업기사 필답형 대비

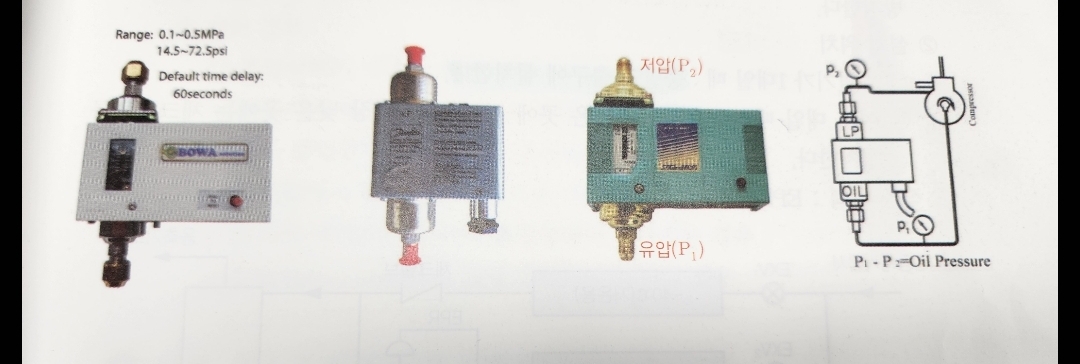

    다음 사진을 보고 어떤 장치인지 랑 설치목적을 서술하시오

    문제이미지
    Preview

    장치: 유압차단 스위치

    설치목적: 유압이 일정 이하로 내려가면 압축기를 차단시키기 위해 설치한

    31

    공조냉동기계산업기사 필답형 대비

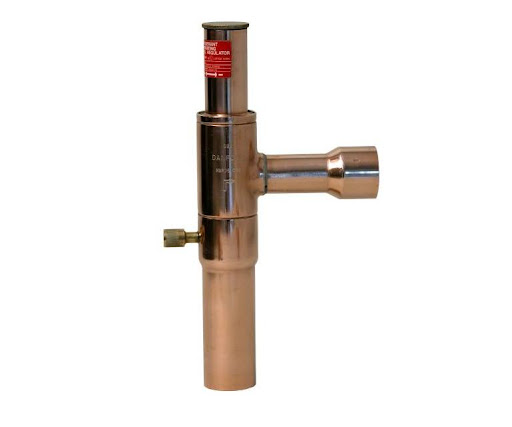

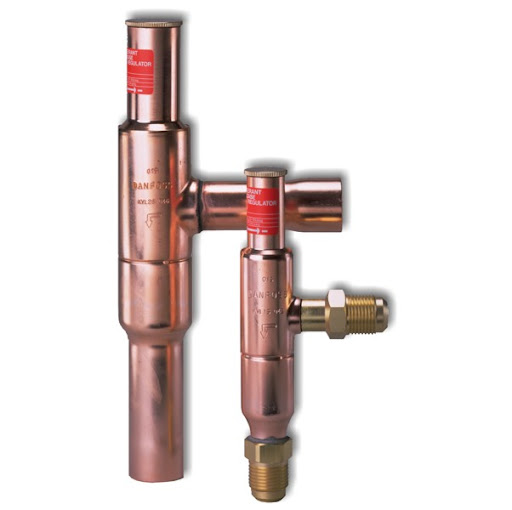

    증발기 출구에 설치하는 장치이다, 명칭이랑 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 증발압력 조정밸브

    설치목적: 증발압력이 일정 이하로 내려가는 것을 방지한

    32

    공조냉동기계산업기사 필답형 대비

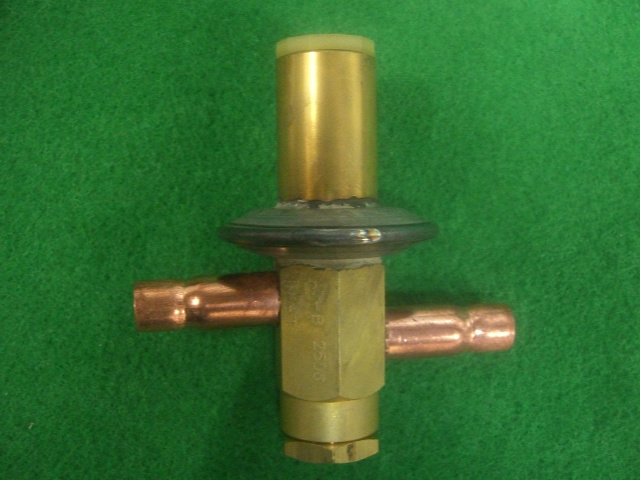

    압축기 흡입관에 설치하는 장치이다, 명칭이랑 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 흡입압력 조정밸브

    설치목적: 흡입압력이 일정 이상으로 되었을때 과부하로 인한 전동기 소손을 방지한다

    33

    공조냉동기계산업기사 필답형 대비

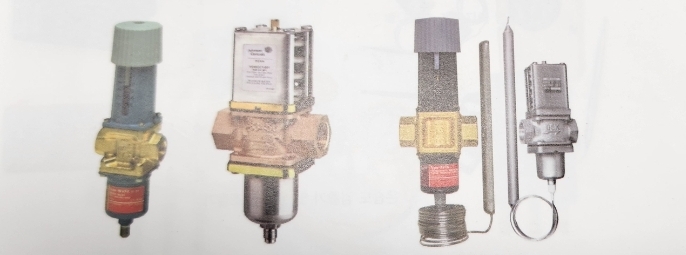

    응축기 냉각수 출구배관에 설치하는 장치이다 명칭이랑 설치목적을 서술하시오

    문제이미지
    Preview

    명칭: 절수밸브

    설치목적: 응축압력을 일정하게 유지하고 냉각수를 절약하기 위해 설치한

    34

    공조냉동기계산업기사 필답형 대비

    다음 사진에 나와있는 기구 명칭이랑 측정하는 3가지를 적으시오

    문제이미지
    Preview

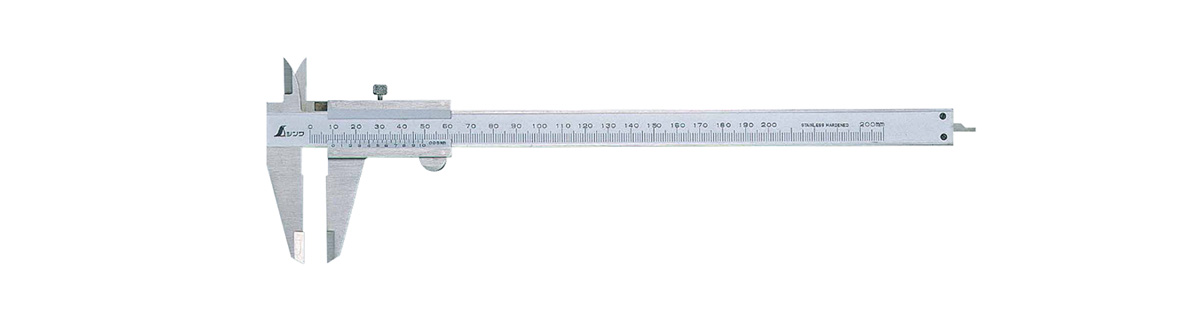

    명칭: 버니어 갤리퍼스

    측정: 외경, 내경, 높이

    35

    공조냉동기계산업기사 필답형 대비

    다음 사진에 나와있는 기구 명칭이랑 측정하는 3가지를 적으시오

    문제이미지
    Preview

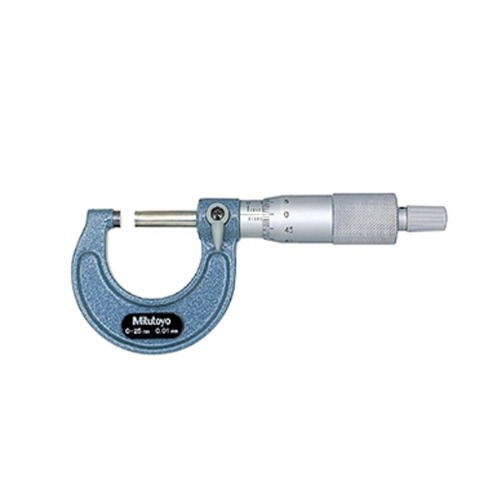

    명칭: 마이크로미터

    측정: 종이 두께, 철사 ,직

    36

    공조냉동기계산업기사 필답형 대비

    다음 사진에 나와있는 기구 명칭이랑 설치목적을 적으시오

    문제이미지
    Preview

    명칭: 역화방지기

    설치목적: 가스 역류에 의한 역화 사고로 인한 폭발을 방지하기 위해 설치한다

    37

    공조냉동기계산업기사 필답형 대비

    다음 기구 명칭과 사용목적을 서술하시오

    문제이미지
    Preview

    명칭:감압밸브

    사용목적: 고압의 압력을 저압으로 낮추는 밸브이

    38

    공조냉동기계산업기사 필답형 대비

    다음 나와 있는 사진이 어떤 장치인지 사용목적을 서술하시오

    문제이미지
    Preview

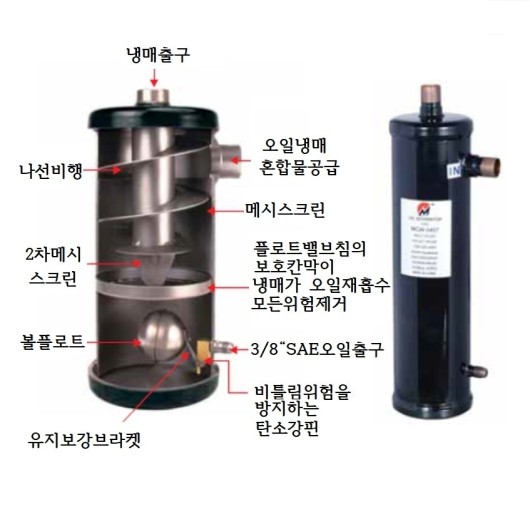

    명칭: 유분리기

    사용목적: 압축기에서 토출된 냉매가스 중에 혼홥 된 오일을 분리시키기 위하여 사용한

    39

    공조냉동기계산업기사 필답형 대비

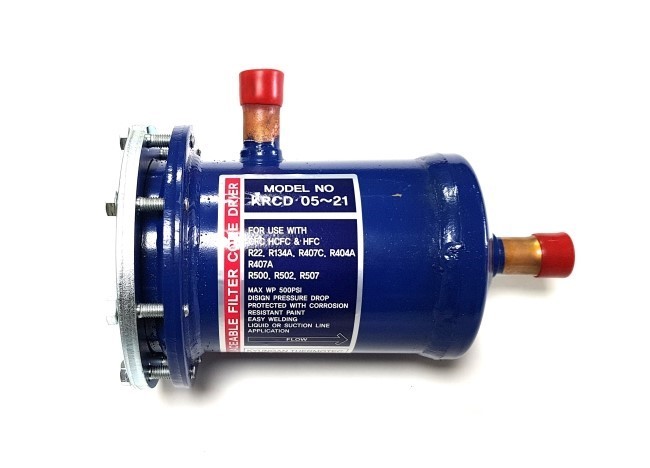

    다음 나와 있는 사진이 어떤 장치인지 사용목적을 서술하시오

    문제이미지
    Preview

    명칭: 코어 쉘 필터 드라이어

    사용목적: 냉동장치 내부 수분을 제거한다

    건조제: 실리카겔, 소바 비이드, 활성 알루미나겔

    40

    공조냉동기계산업기사 필답형 대비

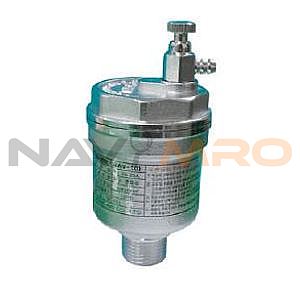

    다음 나와 있는 사진이 어떤 장치인지 사용목적을 서술하시오

    문제이미지
    Preview

    명칭: 공기뺴기 밸브

    사용목적: 배관 기기중 공기를 제거하여 유체 순환을 양호하게 하기 위해 사용

    41

    공조냉동기계산업기사 필답형 대비

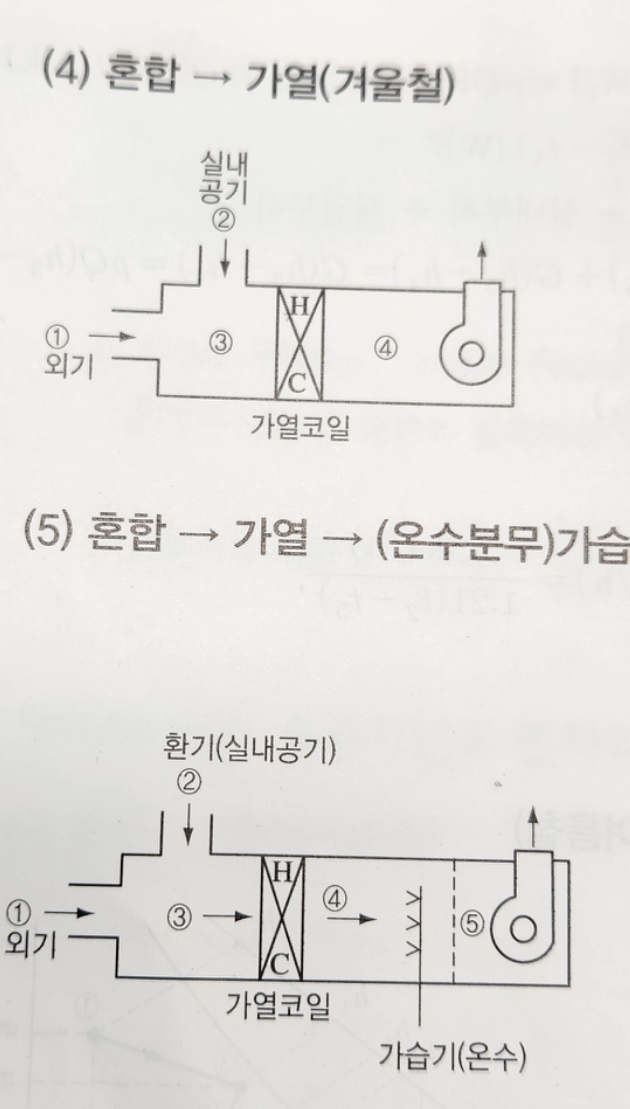

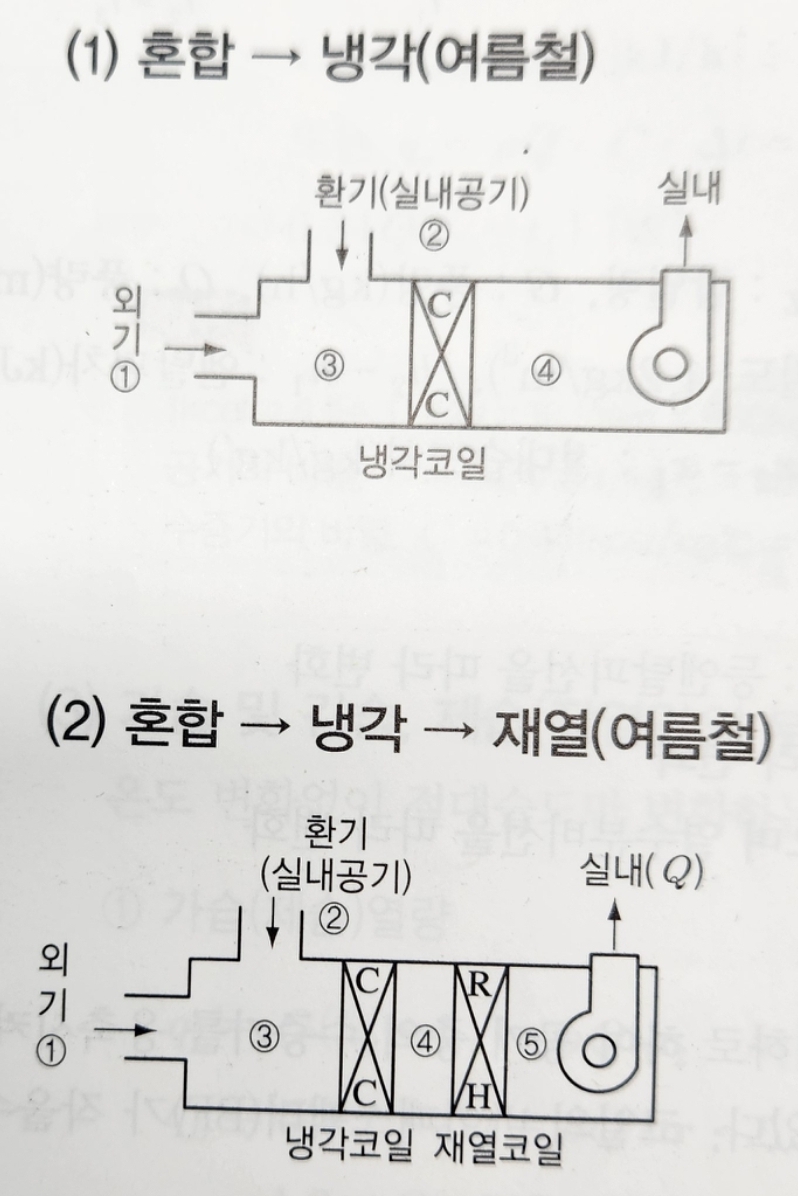

    다음 공기조화장치를 보고 습공기선도 각 상태점을 완성하시오

    문제이미지
    Preview

    42

    공조냉동기계산업기사 필답형 대비

    다음 공기조화장치를 보고 습공기선도 각 상태점을 완성하시오

    문제이미지
    Preview

    43

    공조냉동기계산업기사 필답형 대비

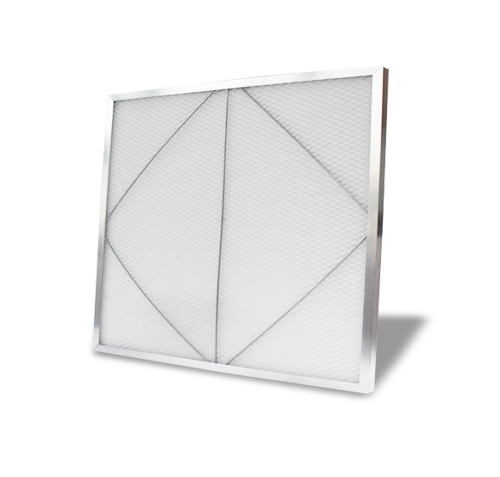

    에어필터 종류중 하나이다 어떤 필터인지 명칭이랑 사용목적을 적으시오

    문제이미지
    Preview

    명칭:프리필터

    사용목적: 실내에 청정한 공기를 공급하기 위한 필터이다

    44

    공조냉동기계산업기사 필답형 대비

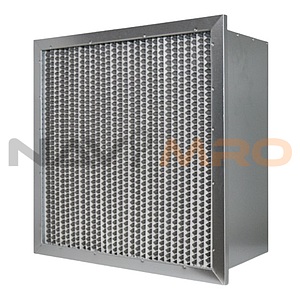

    에어필터 종류중 하나이다 어떤 필터인지 명칭이랑 사용목적을 적으시오

    문제이미지
    Preview

    명칭: 미디엄 필터

    사용목적: 실내 청정도를 높이는 중성필

    45

    공조냉동기계산업기사 필답형 대비

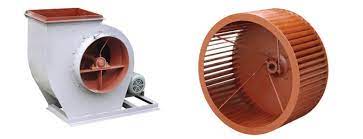

    다음 장치 명칭 특징을 서술하시오

    문제이미지
    Preview

    명칭:다익형 송풍기

    특징: 다른 형식에 비해 회전수가 작

    46

    공조냉동기계산업기사 필답형 대비

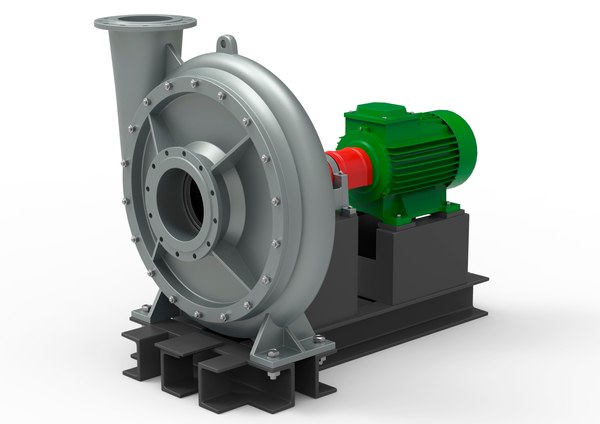

    다음 장치 명칭 특징을 서술하시오

    문제이미지
    Preview

    명칭: 터보형 송풍기

    특징: 고속회전에도 비교적 정숙한 운전이 가능하다

    47

    공조냉동기계산업기사 필답형 대비

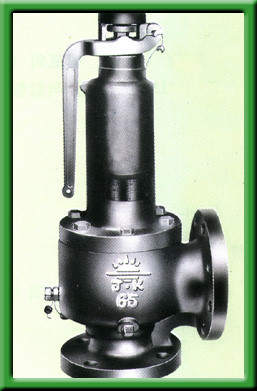

    다음 사진에 나와있는 밸브 명칭과 기능을 적으시오

    문제이미지
    Preview

    명칭: 스프링식 안전밸브

    기능: 증기압력이 이상 상승하게 되면 밸브가 열려 폭발을 방지한

    48
