냉동효과에 관한 설명으로 옳은 것은?

① 냉동효과란 응축기에서 방출하는 열량을 의미한다.

② 냉동효과는 압축기의 출구 엔탈피와 증발기의 입구 엔탈피 차를 이용하여 구할 수

   있다.

③ 냉동효과는 팽창밸브 직전의 냉매 액온도가 높을수록 크며, 또 증발기에서 나오는

   냉매증기의 온도가 낮을수록 크다.

④ 냉매의 과 냉각도를 증가시키면 냉동효과는 커진다.

1RT(냉동톤)에 대한 설명으로 옳은 것은?

① 0℃ 물 1㎏을 0℃ 얼음으로 만드는데 24시간 동안 제거해야 할 열량

② 0℃ 물 1ton을 0℃ 얼음으로 만드는데 24시간 동안 제거해야 할 열량

③ 0℃ 물 1㎏을 0℃ 얼음으로 만드는데 1시간 동안 제거해야 할 열량

④ 0℃ 물 1ton을 0℃ 얼음으로 만드는데 1시간 동안 제거해야 할 열량

다음 중 증발온도가 저하 되었을 때 감소되지 않는 것은? (단, 응축온도는 일정하다.)

① 압축비 ② 냉동능력 ③ 성적계수 ④ 냉동효과

표준 냉동사이클에서 냉매액이 팽창밸브를 지날 때 상태량의 값이 일정한 것은?

① 엔트로피 ② 엔탈피 ③ 내부에너지 ④ 온도

암모니아 냉동기에서 암모니아가 누설되는 곳에 페놀프탈렌인 시험지를 대면 어떤 색으로 변하는가?

① 적색           ② 청색

③ 갈색           ④ 백색

몰리에르선도 상에서 압력이 증대함에 따라 포화액션과 건포화증기선이 만나는 일치점을 무엇이라 하는가?

① 한계점 ② 임계점 ③ 상사점 ④ 비등점

2단압축 사이클에서 증발압력이 계기압력으로 235kPa이고, 응축압력은 절대압력으로 1225kPa일 때 최적의 중간 절대압력(kPa)은? (단, 대기압은 101kPa이다.)

① 514.5   ② 536.06 ③ 641.56 ④ 668.36

냉매에 대한 설명으로 틀린 것은?

① R-21은 화학식으로 CHCl2F이고,  CClF₂는 R-113이다.

② 냉매의 구비조건으로 응고점이 낮아야 한다.

③ 냉매의 구비조건으로 증발열과 열전도율이 커야 한다.

④ R-500은 R-12와 R-152를 합한 공비 혼합냉매라 한다.

증발온도(압력)가 감소할 때, 장치에 발생되는 현상으로 가장 거리가 먼 것은? (단, 응축온도는 일정하다.)

① 성적계수(COP) 감소

② 토출가스 온도 상승

③ 냉매 순환량 증가

④ 냉동 효과 감소

. 냉동사이클 중 P-h 선도(압력-엔탈피 선도)로 구할 수 없는 것은?

① 냉동능력  ② 성적계수

③ 냉매순환량 ④ 마찰계수

몰리에르 선도에 대한 설명으로 틀린 것은?

① 과열구역에서 등엔탈피선은 등온선과 거의 직교한다.

② 습증기 구역에서 등온선과 등압선은 평행하다.

③ 포화 액체와 포화 증기의 상태가 동일한 점을 임계점이라고 한다.

④ 등비체적선은 과열 증기구역에서도 존재한다.

몰리에르 선도에서 건도(x)에 관한 설명으로 옳은 것은?

① 몰리에르 선도의 포화액선상 건도는 1이다.

② 액체 70%, 증기 30%인 냉매의 건도는 0.7이다.

③ 건도는 습포화증기 구역 내에서만 존재한다.

④ 건도는 과열증기 중 증기에 대한 포화액체의 양을 말한다.

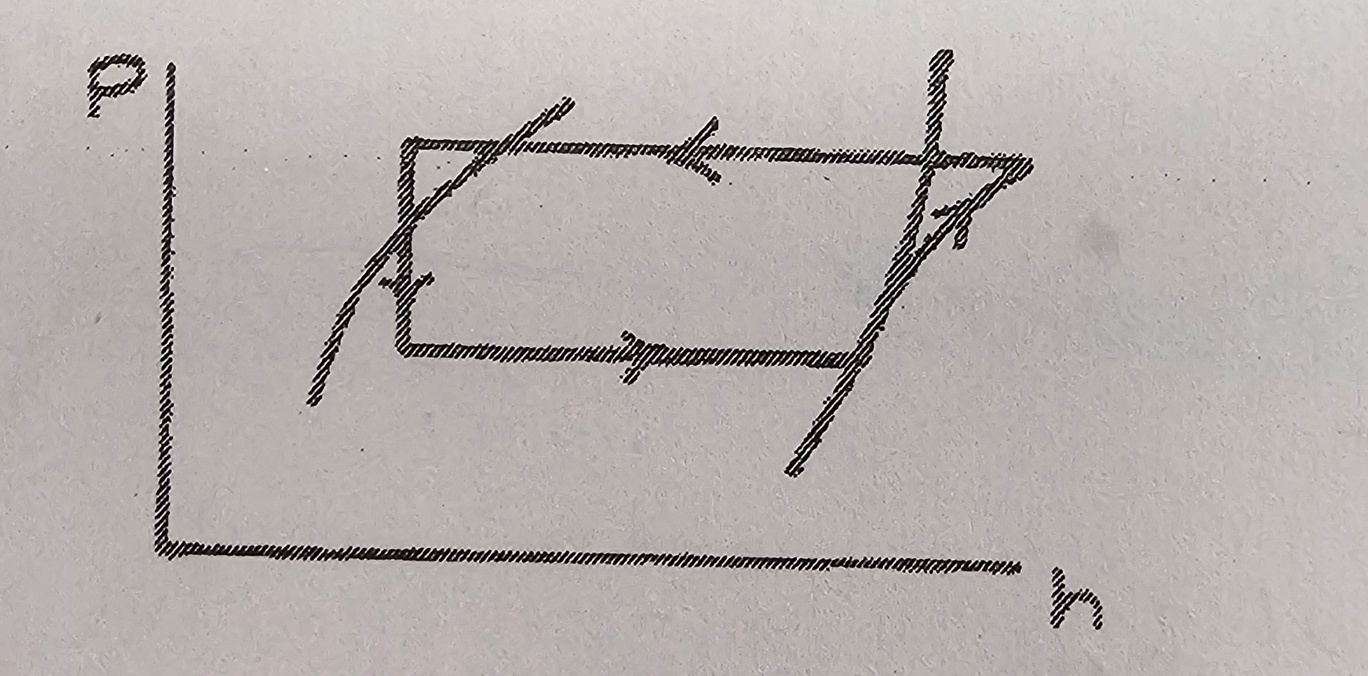

다음의 P-h(모리엘)선도는 현재 상태를 나타내는 사이클인가?

① 습냉각 ② 과열냉각 ③ 습압축 ④ 과냉각

표준냉동사이클의 모리엘(P-h)선도에서 압력이 일정하고, 온도가 저하되는

    과정은?

① 압축과정 ② 응축과정 ③ 팽창과정 ④ 증발과정

흡수식 냉동사이클에서 흡수기와 재생기는 증기 압축식 냉동사이클의 무엇과 같은 역할을 하는가?

① 증발기 ② 응축기 ③ 압축기 ④ 팽창밸브

증기 압축식 냉동장치의 냉동원리에 관한 설명으로 가장 적합한 것은?

① 냉매의 팽창열을 이용한다.

② 냉매의 증발잠열을 이용한다.

③ 고체의 승화열을 이용한다.

④ 기체의 온도차에 의한 현열변화를 이용한다

흡수식 냉동기에서 냉매순환과정을 바르게 나타낸 것은?

① 재생(발생)기 → 응축기 → 냉각(증발)기 → 흡수기

② 재생(발생)기 → 냉각(증발)기 → 흡수기 → 응축기

③ 응축기 → 재생(발생)기 → 냉각(증발)기 → 흡수기

④ 냉각(증발)기 → 응축기 → 흡수기 → 재생(발생)기

2단 압축 냉동사이클에서 중간냉각기가 하는 역할로 틀린 것은?

① 저단압축기의 토출가스 온도를 낮춘다.

② 냉매가스를 과냉각시켜 압축비를 상승시킨다.

③ 고단압축기로의 냉매 액 흡입을 방지한다.

④ 냉매액을 과냉각시켜 냉동효과를 증대시킨다.

2원 냉동장치에 대한 설명으로 틀린 것은?

① 주로 약 –70℃ 정도의 극저온을 얻는데 사용된다.

② 비등점이 높은 냉매는 고온측 냉동기에 사용된다.

③ 저 온부 응축기 는 고온부 증발기와 열교환을 한다.

④ 중간 냉각기를 설치하여 고온측과 저온측을 열교환 시킨다.

2단 압축 냉동사이클에서 중간냉각을 행하는 목적이 아닌 것은?

① 고단 압축기가 과열되는 것을 방지 한다.

② 고압 냉매액을 과냉시켜 냉동효과를 증대 시킨다.

③ 고압측 압축기의 흡입가스 중 액을 분리시킨다.

④ 저단측 압축기의 토출가스를 과열시켜 체적효율을 증대 시킨다.

흡수식 냉동장치에서 냉매로 암모니아를 사용할 때, 흡수제로 가장 적당한 것은?

① LiBr                 ② CaCl₂ ③ LiCl                 ④ H2O

P-h선도의 등건조도선에 대한 설명으로 틀린 것은?

① 습증기 구역 내에서만 존재하는 선이다.

② 건도가 0.2는 습증기 중 20%는 액체, 80%는 건조 포화 증기를 의미한다.

③ 포화액의 건도는 0이고 건조포화증기의 건도는 1이다.

④ 등건조도선을 이용하여 팽창밸브 통과 후 발생한 플래시 가스량을 알 수 있다.

가열원이 필요하며 압축기가 필요 없는 냉동기는?

① 터보 냉동기  ② 흡수식 냉동기 ③ 회전식 냉동기            ④ 왕복동식 냉동기

열펌프(heat pump)의 구성요소가 아닌 것은?

① 압축기 ② 열교환기 ③ 4방 밸브 ④ 보조 냉방기

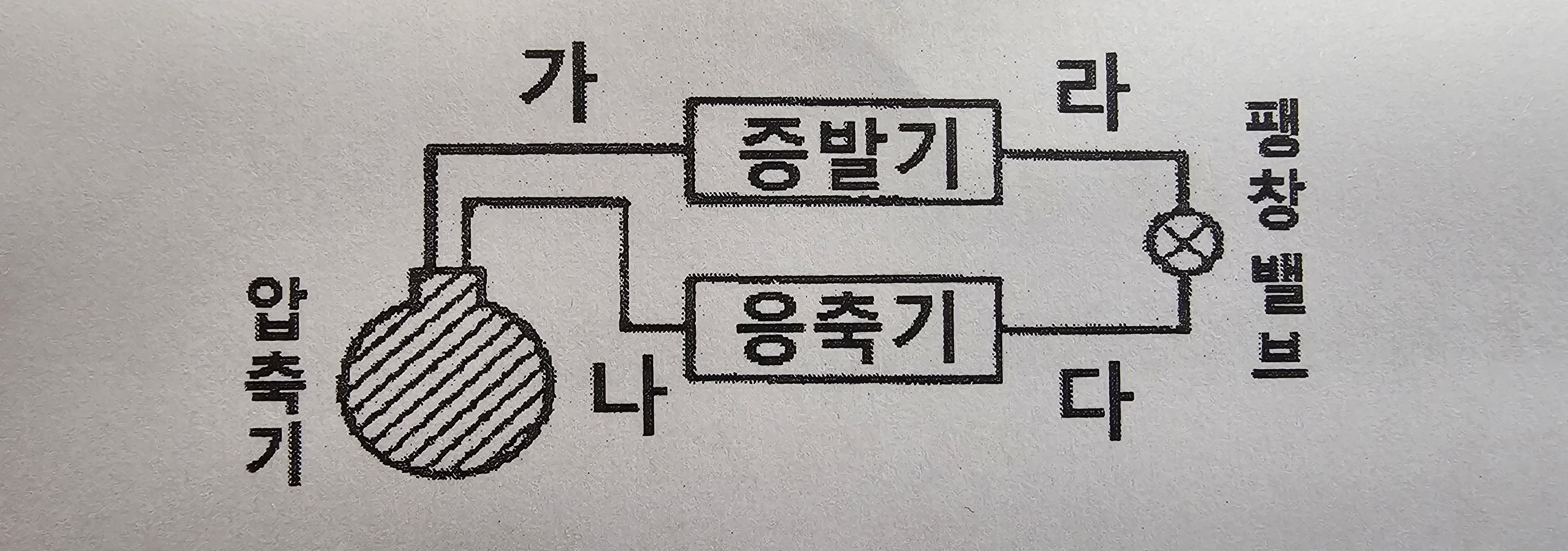

다음 그림에서 고압 액관은 어느 부분인가?

① 가           ② 나

③ 다           ④ 라

압축비에 대한 설명으로 옳은 것은?

① 압축비는 고압 압력계가 나타내는 압력을 저압 압력계가 나타내는 압력으로 나눈

   값에 1을 더한 값이다.

② 흡입압력이 동일할 때 압축비가 클수록 토출가스 온도는 저하된다.

③ 압축비가 적어지면 소요 동력이 증가한다.

④ 응축압력이 동일할 때 압축비가 커지면 냉동능력이 감소한다.

2단 압축 1단 팽창 냉동장치에 대한 설명 중 옳은 것은?

① 단단 압축시스템에서 압축비가 작을 때

② 냉동부하가 감소하면 중간냉각기는 필요 없다.

③ 단단 압축시스템보다 응축능력을 크게 하기 위해 사용된다.

④ -30℃ 이하의 비교적 낮은 증발온도를 요하는 곳에 주로 사용 된다.

2원 냉동장치에 대한 설명 중 틀린 것은?

① 냉매는 주로 저온용과 고온용을 1:1로 섞어서 사용한다.

② 고온측 냉매로는 비등점이 높은 냉매를 주로 사용한다.

③ 저온측 냉매로는 비등점이 낮은 냉매를 주로 사용한다.

④ -80~-70℃ 정도 이하의 초저온 냉동장치에 주로 사용한다.

엔탈피의 단위로 옳은 것은?

① kJ/kg            ② kJ/h·℃

③ kcal/kg·℃  ④ kcal/㎥·h·℃

-15℃에서 건조도가 0인 암모니아 가스를 교축 팽창시켰을 때 변화가 없는 것은?

① 비체적 ② 압력

③ 엔탈피 ④ 온도

흡수식 냉동장치의 주요구성 요소가 아닌 것은? (증기분사식 냉동기에 사용)

① 재생기 ② 흡수기

③ 인젝터 ④ 용액펌프

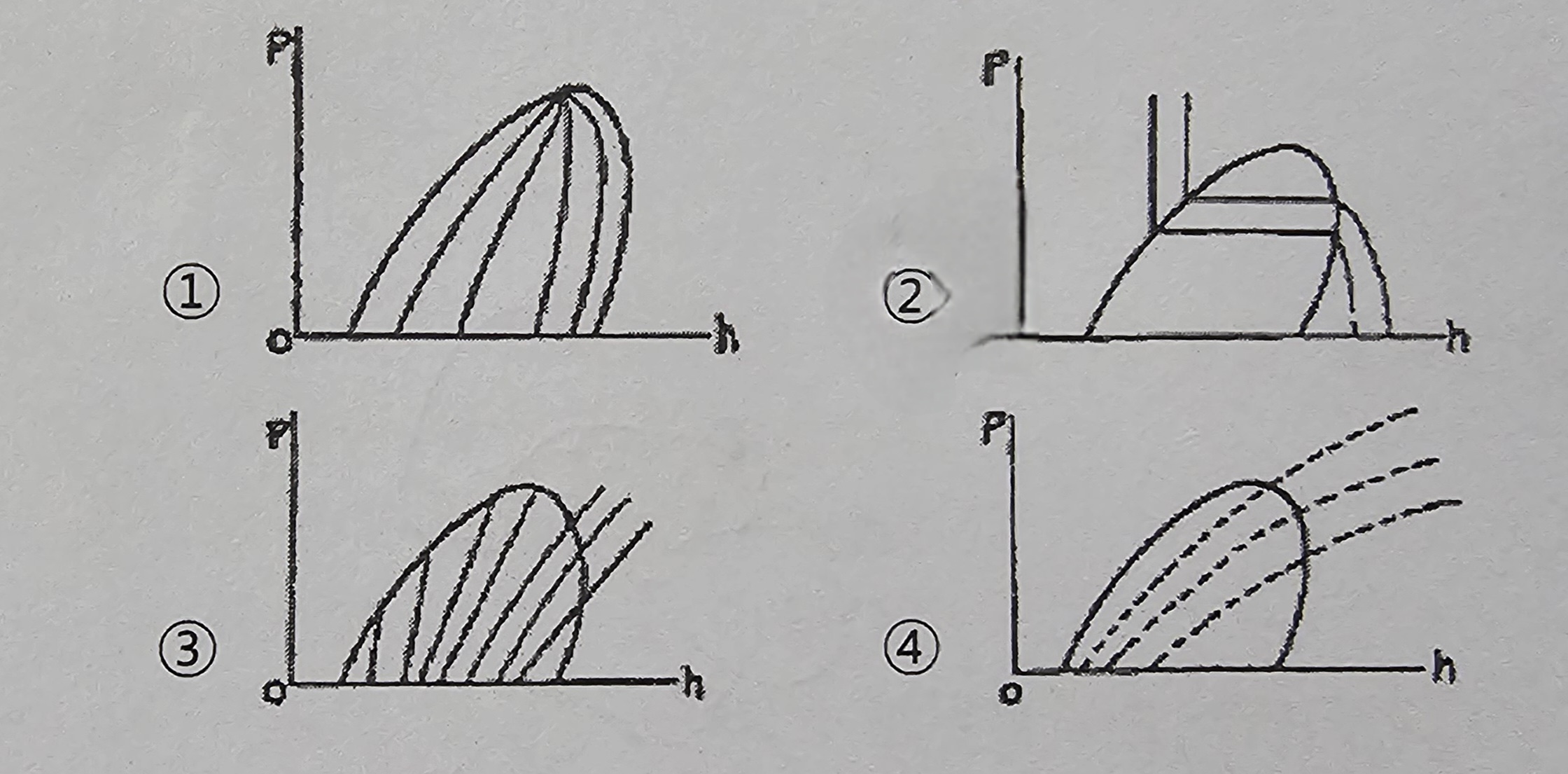

다음 중 p-h선도(Mollier Diagram)에서 등온선을 나타낸 것은?

냉동사이클에서 응축온도는 일정하게 하고 증발온도를 저하시키면 일어나는 현상으로 틀린 것은?

① 냉동능력이 감소한다.

② 성능계수가 저하한다.

③ 압축기의 토출온도가 감소한다.

④ 압축비가 증가한다.

표준냉동사이클의 p-h(압력-엔탈피)선도에 대한 설명으로 틀린 것은?

① 응축과정에서는 압력이 일정하다.

② 압축과정에서는 엔트로피가 일정하다.

③ 증발과정에서는 온도와 압력이 일정하다.

④ 팽창과정에서는 엔탈피와 압력이 일정하다.

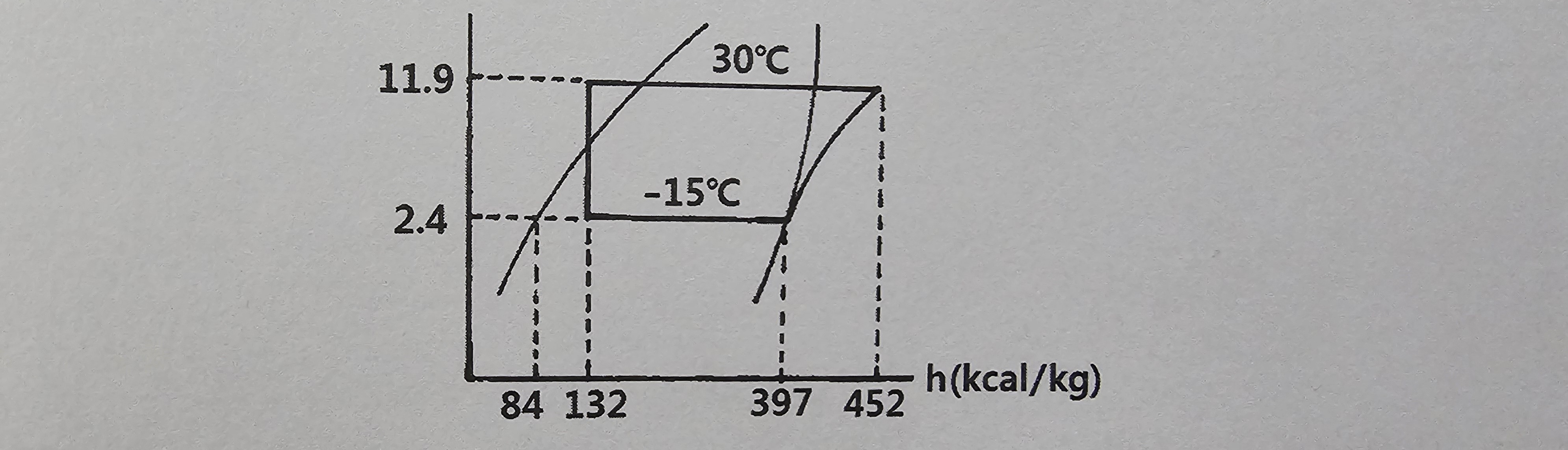

다음은 NH₃ 표준냉동사이클의 P-h선도이다. 플래시 가스 열량(kcal/kg)은 얼마인가?

① 48 ② 55

③ 313 ④ 368

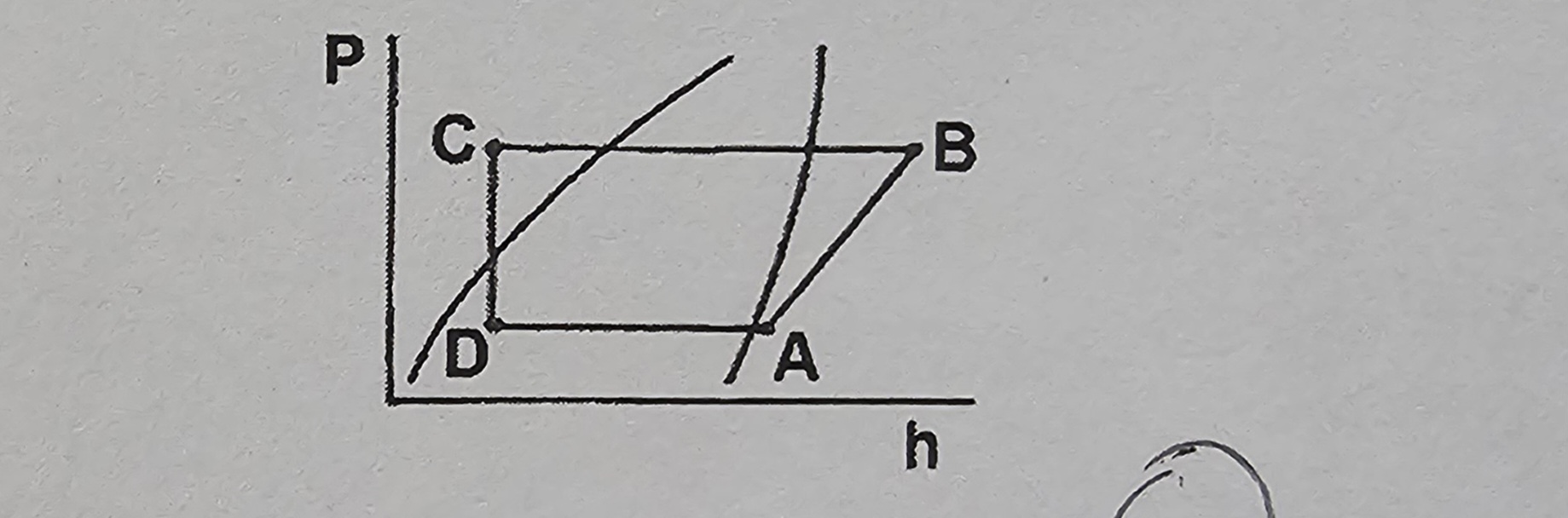

다음과 같은 P-h선도에서 온도가 가장 높은 곳은?

① A ② B

③ C ④ D

표준 냉동 사이클의 온도조건으로 틀린 것은?

① 증발온도 : -15℃

② 응축온도 : 30℃

③ 팽창밸브 입구에서의 냉매액 온도 : 25℃

④ 압축기 흡입가스 온도 : 0℃

2원 냉동사이클에 대한 설명으로 가장 거리가 먼 것은?

① 각각 독립적으로 작동하는 저온측 냉동사이클과 고온측 냉동사이클로 구성된다.

② 저온측의 응축기 방열량을 고온측의 증발기로 흡수하도록 만든 냉동사이클이다.

③ 보통 저온측 냉매는 임계점이 낮은 냉매, 고온측은 임계점이 높은 냉매를 사용한다.

④ 일반적으로 -180℃ 이하의 저온을 얻고자 할 때 이용하는 냉동사이클이다.

냉동 장치에서 다단 압축을 하는 목적으로 옳은 것은?

① 압축비 증가와 체적 효율 감소

② 압축비와 체적 효율 증가

③ 압축비와 체적 효율 감소

④ 압축비 감소와 체적 효율 증가

흡수식 냉동기에서 흡수기의 설치 위치는?

① 발생기와 팽창밸브 사이                     ② 응축기와 증발기 사이

③ 팽창밸브와 증발기 사이                     ④ 증발기와 발생기 사이

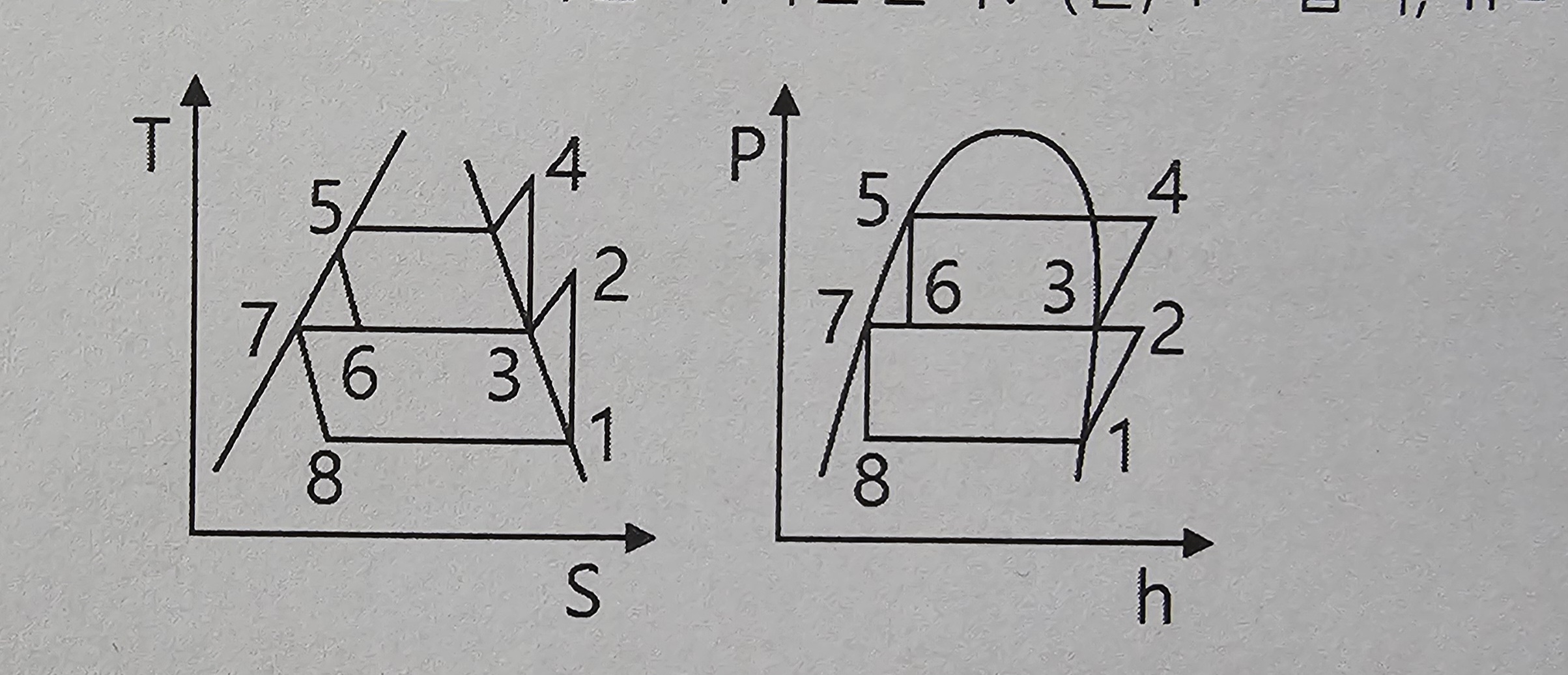

. 다음 그림은 어떤 사이클인가?

   (단, P＝압력, h＝엔탈피, T＝온도, S＝엔트로피이다.)

① 2단압축 1단팽창 사이클

② 2단압축 2단팽창 사이클

③ 1단압축 1단팽창 사이클

④ 1단압축 2단팽창 사이클

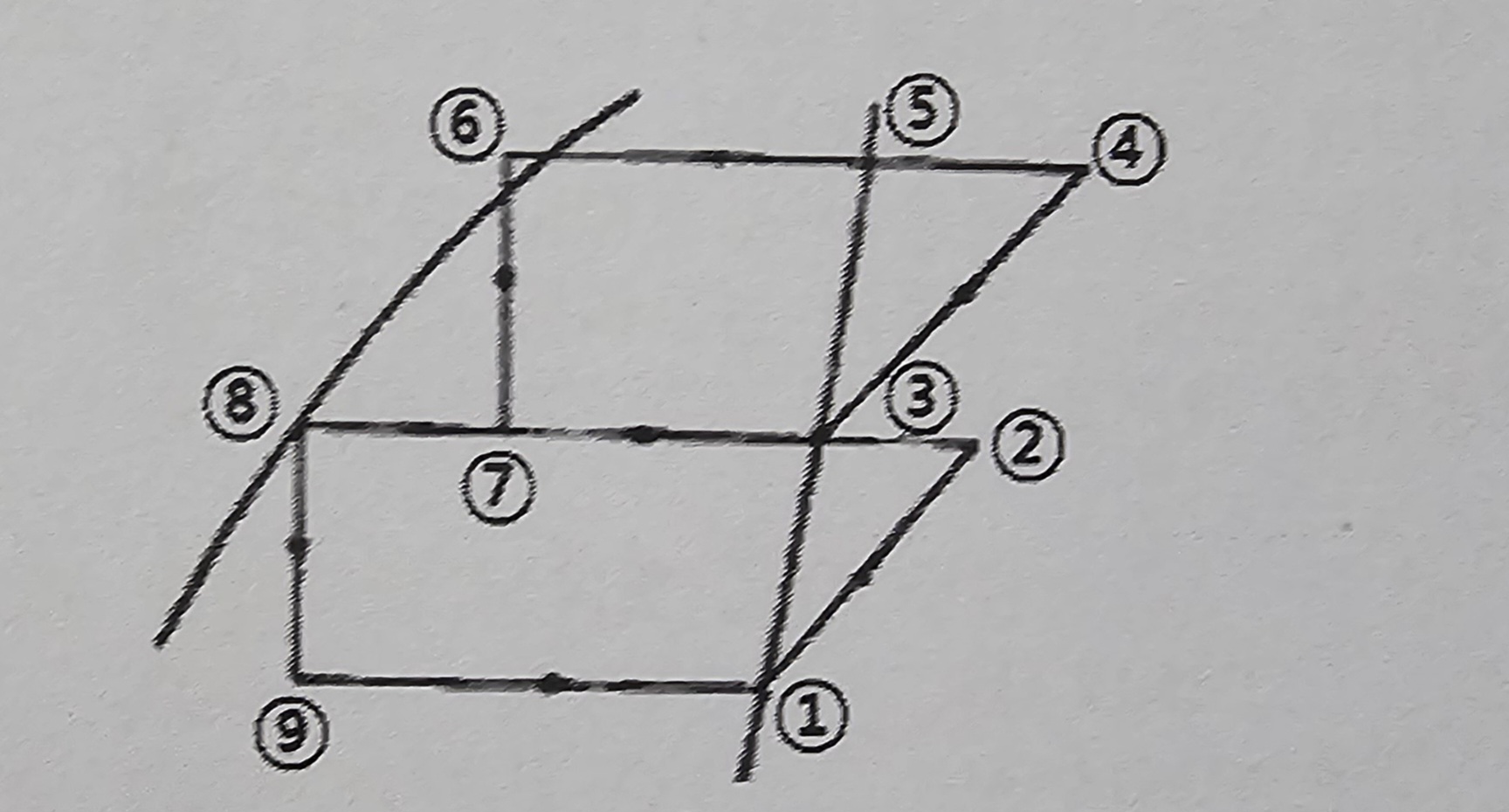

2단압축 2단팽창 냉동사이클을 모리엘 선도에 표시한 것이다. 옳은 것은?

① 중간냉각기의 냉동효과 : ③ - ⑦

② 증발기의 냉동효과 : ② - ⑨

③ 팽창변 통과직후의 냉매위치 : ④ - ⑤

④ 응축기의 방출열량 : ⑧ - ②

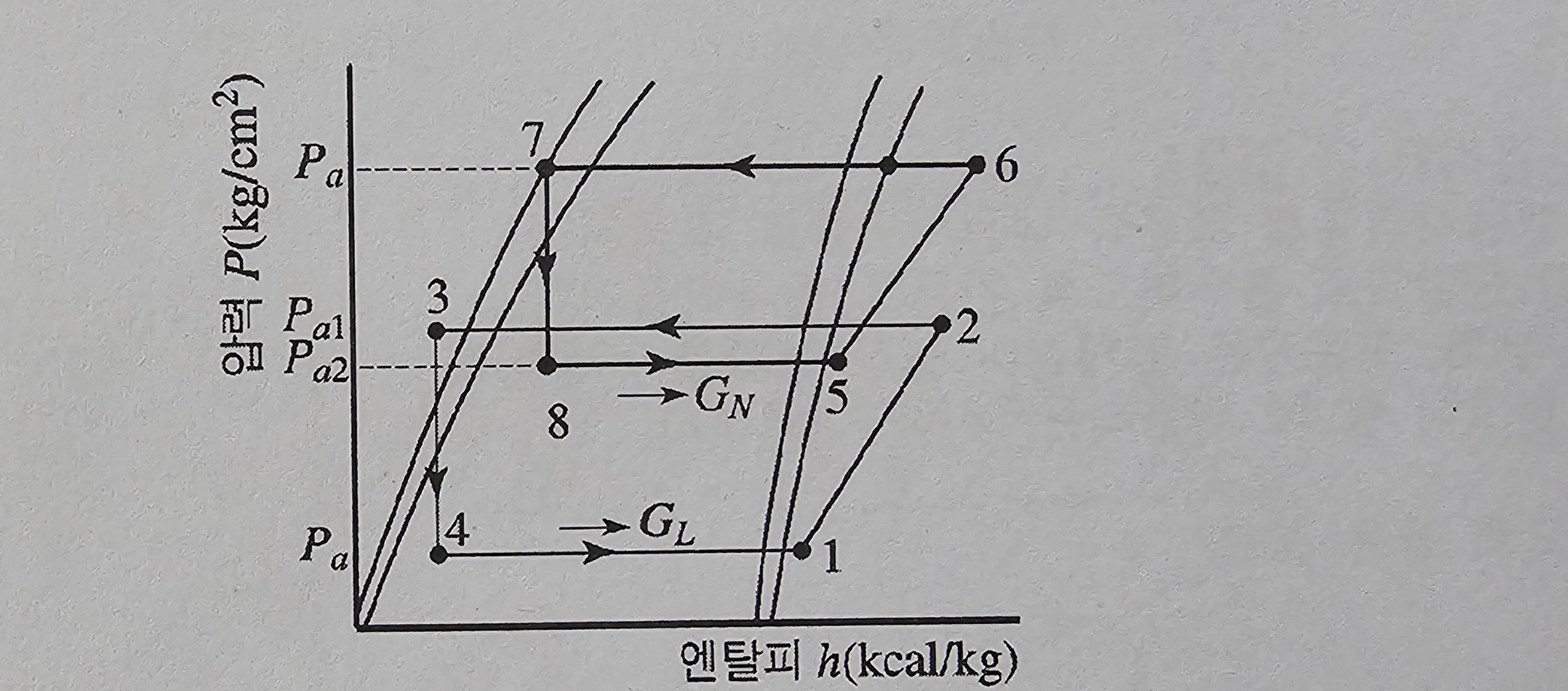

다음 그림은 무슨 냉동사이클 이라고 하는가?

① 2단 압축 1단 팽창 냉동사이클

② 2단 압축 2단 팽창 냉동사이클

③ 2원 냉동사이클

④ 강제 순환식 2단 사이클
