목주: 588

철주: 588, 사각형: 1117

철콘주: 588

철탑: 1255

단도체: 745

다도체: 666

목주 완금류: 1196

고온계절: 갑종

빙설이 많은 저온계절: 을종

시가지 저온계절: 병종

안전율: 2

이상 시 상정하중 철탑: 1.33

6.8KN 초과 9.8KN 이하: 가설길이: 30cm, 매설깊이: 2.8m

1)철탑x

2)안전율: 2.5, 인장하중: 4.31KN

3)소선 3가닥, 2.6mm²

4)지중부분 및 지표상: 30cm

5)높이: 도로횡단 5m, 교통지장x 4.5m

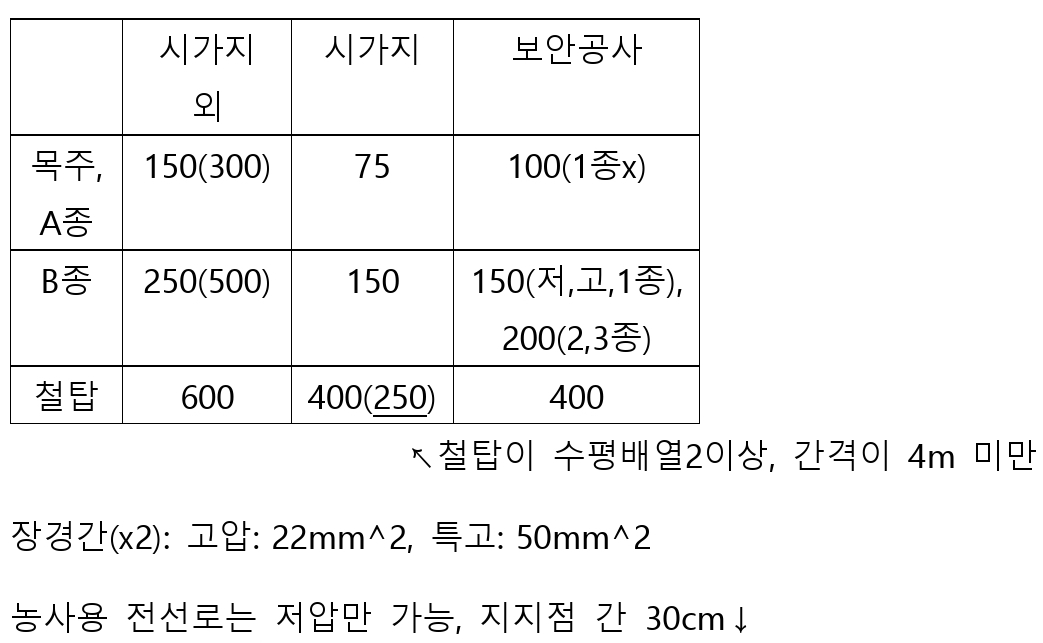

1)조가선에 행거로 시설 (간격: 0.5m 이하)

2)조가선 단면적 22mm² 이상

3)금속테이프 간격 0.2m 이하

경동선, 동합금선: 2.2, Al선: 2.5

일반장소: 5m

도로횡단: 6m

횡단보도교위: 3.5m (저압이고, 절연, 다심형, 케이블: 3m)

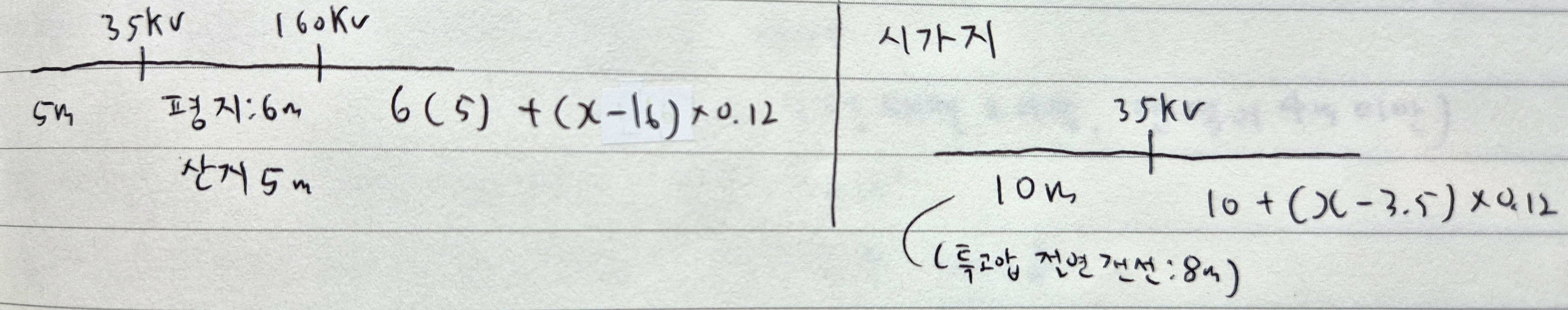

35kv 이하: 5m

35kv~160kv 이하: 평지 6m, 산지 5m

160kv 초과: 6(5)+(X-16)x0.12

(시가지)

35kv 이하: 10m(특고압 절연전선 10m)

35kv 초과: 10+(X-3.5)x0.12

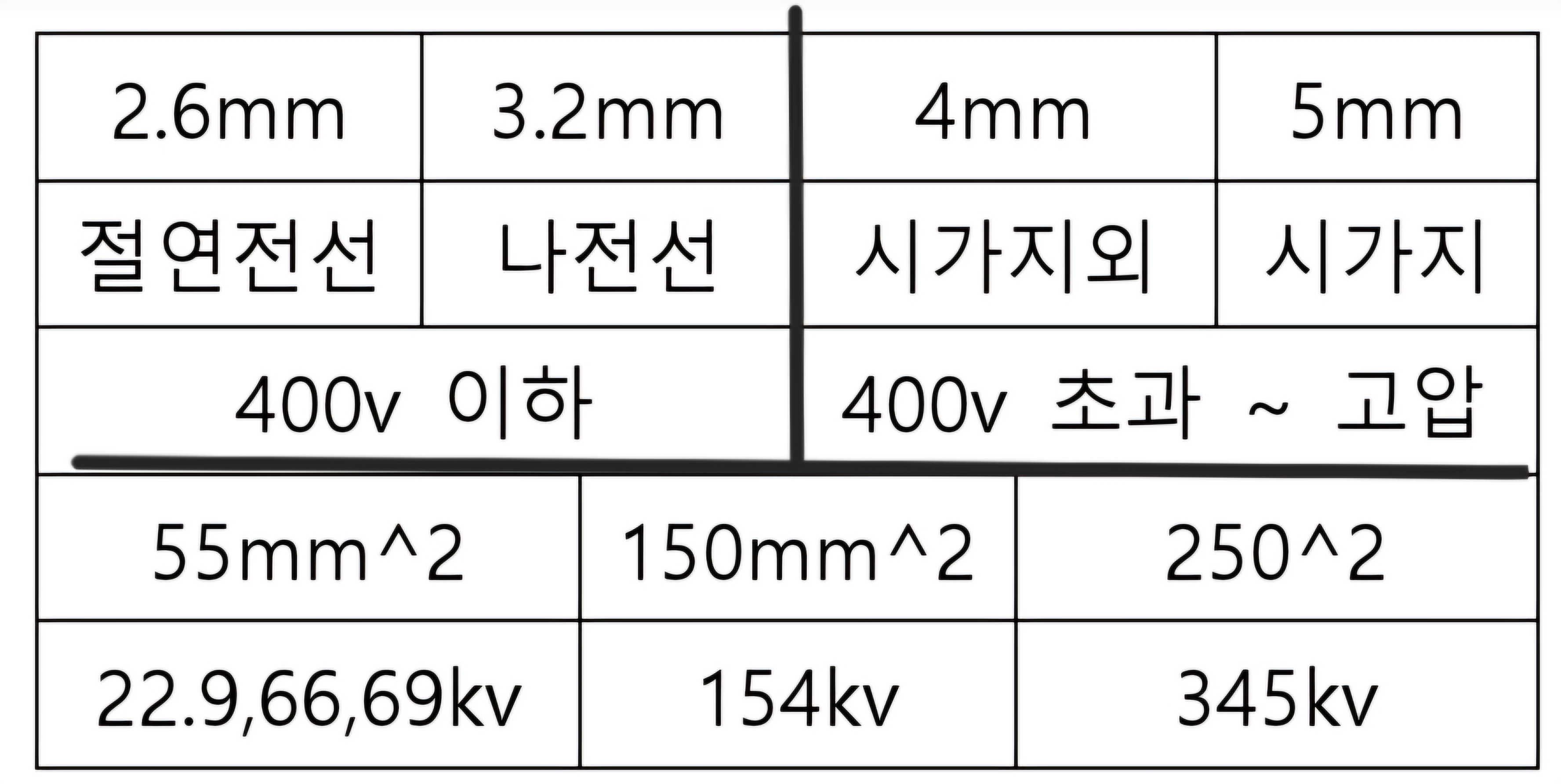

고압: 4mm, 특고: 5mm

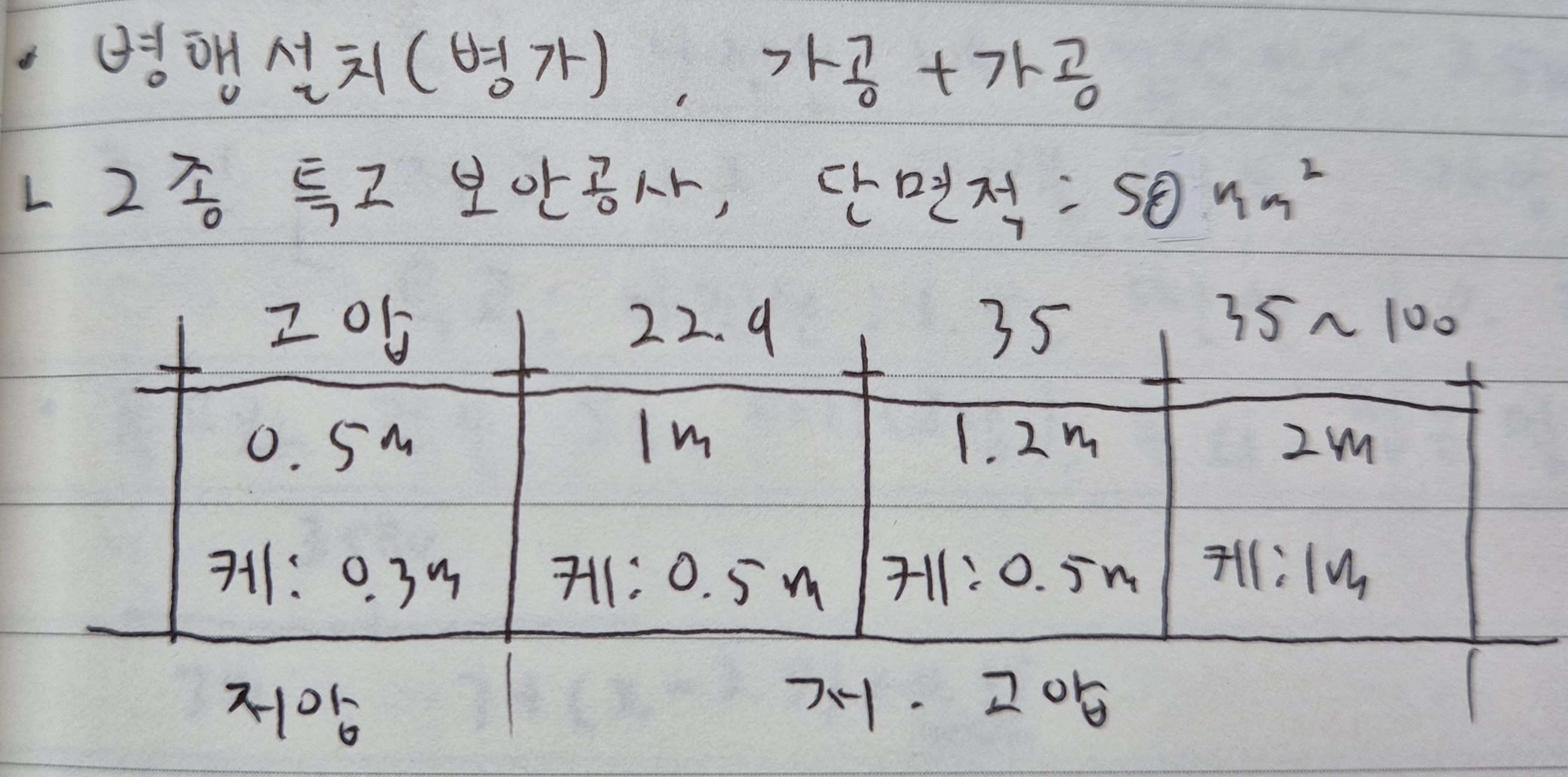

1)2종 특고 보안공사, 단면적: 50mm²

2)고압: 0.5m (케이블: 0.3m)

22.9kv: 1m (케이블: 0.5m)

35kv: 1.2m (케이블: 0.5m)

35~100kv: 2m (케이블: 1m)

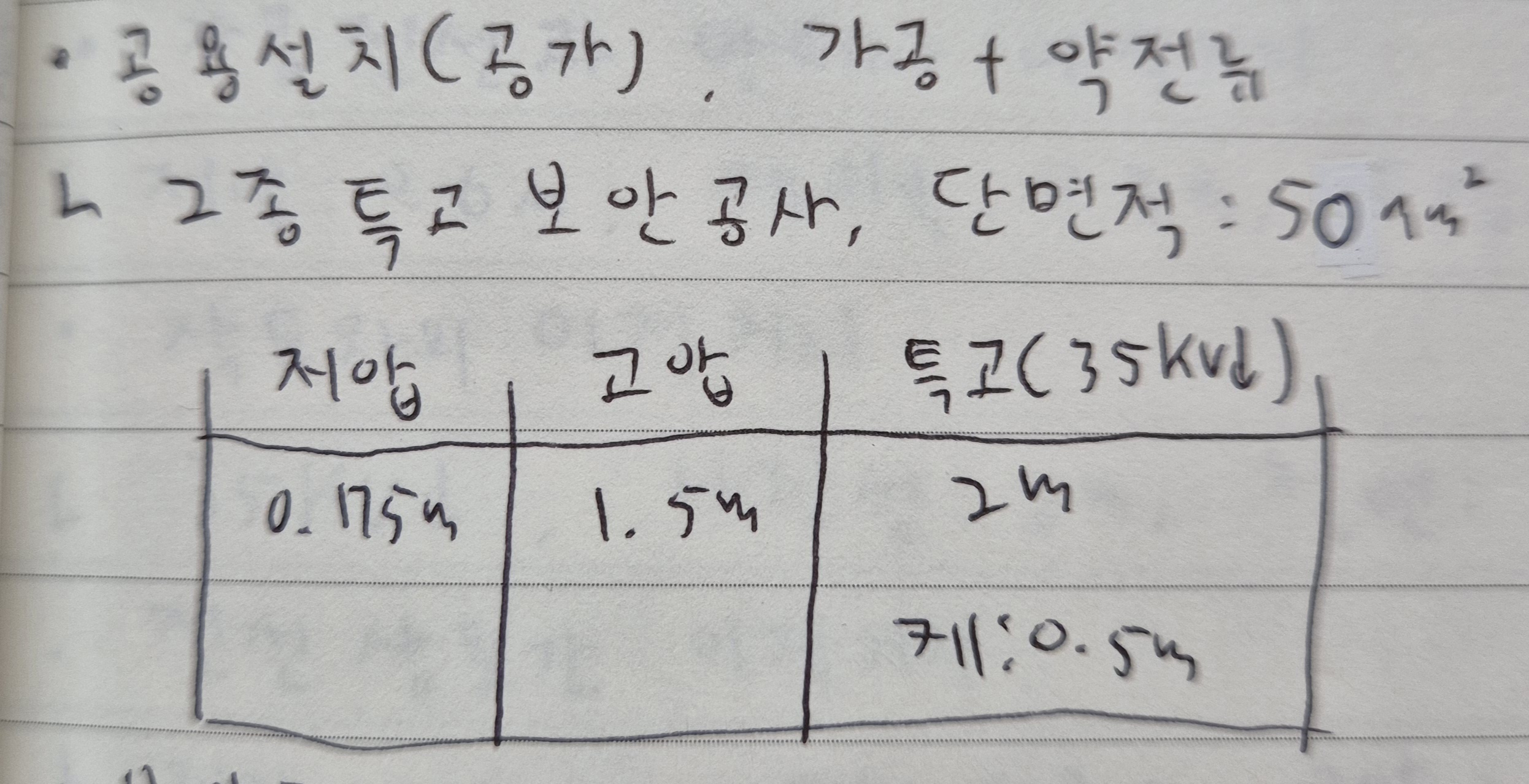

2종 특고 보안공사, 단면적: 50mm²

저압: 0.75m

고압1.5m

특고(35kv↓): 2m (케이블: 0.5m)

(저압)

400v 이하: 4mm

400v 초과: 5mm

(1종·2종)

2차 접근상태

35kv 초과: 1종, 이하는 2종

2종 생략: 보호망(간격: 1.5m)

(3종)

1차 접근상태

(위쪽)

저·고: 2m, 케이블: 1m

특고: 나전선: 3m, 절연전선: 2.5m, 케이블: 1.2m

(측면)

저·고: 1.2m, 케이블: 0.4m, 사람접촉x: 0.8m

특고: 나전선: 1.5m, 절연전선: 1m, 케이블: 0.5m

35kv 이하: 3m

35kv 초과: 3+(X-3.5)x0.15

저압: 0.6m, 케이블: 0.3m

고압: 0.8m, 케이블: 0.4m

특고(케이블): 0.5m

35kv 이하: 나전선: 2m, 절연: 1m, 케이블: 0.5m

저압: 0.6m, 케이블: 0.3m

고압: 0.8m, 케이블: 0.4m

저·고: 접촉x

특고(15~25kv): 1.5m

절연,케이블: 접촉x

60kv 이하: 2m

60kv 초과: 2+(X-6)x0.12

1)애자장치: 130kv이하 110%, 초과 105%

2)목주x

3)사용전압 100kv 초과, 지락 또는 단락 시 1초 이내 자동차단

4)1종 특고 보안 시, 지락 또는 단락 시 2초 이내 자동차단

가공과 약전류 간격 2m 이상 병행

사용전압 60kv 이하: 2[μA], 60kv 초과: 3[μA]

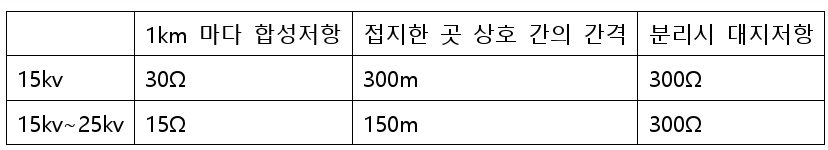

1)15kv 이상 25kv 미만(22.9): 0.2m

2)60kv 이상 70kv 미만(60): 0.4m

각도형, 직선형: 3˚

잡아당김형(인류형)

내장형: 지지물 간 거리(경간)가 큰 곳(철탑 10기 마다 내장형 1기 시설)

1)저압: 애자(굵기: 4mm², 지지점 거리: 2m),[버스턱트, 금속관(나전선 목조x)], 합성수지관, 케이블

2)고압: 케이블(지지점 간 거리: 2m)

3)특고압: 100kv 이하만 가능,

케이블

1)저압: 애자공사 (굵기: 2.6mm, 지지점 간 거리: 15m 이하)

2)고압: 케이블공사 (조영재 간격: 1.2m, 다른 시설물: 0.6m)

(공통)굵기 2.6mm²(지지물 간 거리가 15m↓: 2mm), 절연전선, 케이블

(가공 설치높이)

도로횡단: 저 5m, 고 6m

횡단보도교: 3m

위험표시: 3.5m

(이웃연결 설치높이)

분기: 100m 이하

도로 폭: 5m

옥내통과x, 고압x

1)직접매설식, 암거식, 관로식

2)압력o: 1m, 압력x: 0.6m

3)지중전선을 견고한 트로프 기타 방호물에 넣지 않아도 되는 경우: 콤바인 덕트 케이블

4)지중함: 1mm³, 통풍장치

5)지중 약전류 유도장해: 누설전류, 유도장해

저압 저중+고압 지중: 15cm

저·고압 지중+특고 지중: 30cm

고압 지중+지중약: 30cm

특고 지중+지중약: 60cm

저압: 애자공사(지름: 2.6mm), 관공사, 케이블공사

고압: 애자공사(지름: 4mm, 높이: 3m), 케이블공사

1)저압: 클로로프렌 캡타이어케이블

고압: 캡타이어케이블

특고압x

2)높이

육상: 지표 5m, 저압+도로 외: 4m

수상: 저압 4m, 5m
